ENERGII REGENERABILE - Fiabilitate ridicata în exploatare si recuperarea rapida a investitiei
|
Evolutiile din stiinta si tehnologie au avut întotdeauna un impact puternic asupra generarii de energie.
La început, turbinele hidroenergetice au fost folosite pentru generarea de energie, iar apoi au aparut primele centrale electrice fosile.
În 1882, prima centrala electrica pe carbune dezvoltata de Thomas Alva Edison a început sa functioneze. Acest tip de generare de energie flexibila si în mare masura independenta a fost o piatra de hotar.
Pe masura ce procesele industriale au progresat, au început sa fie utilizate generatoare descentralizate bazate pe ardere (de exemplu, petrol sau gaz).
În paralel cu aceasta, au fost depuse eforturi mari pentru a dezvolta producerea de energie electrica cu elemente de combustibil nuclear.
Mai târziu, prima alternativa durabila a fost generarea si stocarea energiilor regenerabile, cum ar fi fotovoltaica, energia eoliana si hidrogenul.
Disponibilitatea ridicata a centralelor de generare a energiei este o conditie prealabila pentru o retea electrica stabila si sigura.
Componentele de înalta calitate, precum si un management automat în cazul unei defectiuni stau la baza acestui lucru.
Monitorizarea eficienta a izolatiei poate notifica din timp defectiunile unei instalatii electrice.
Pentru a permite localizarea cât mai rapida a unei defectiuni, un astfel de dispozitiv poate fi combinat suplimentar cu un sistem automat de detectare a defectelor.
În acest fel, incendiile cauzate de defectiunile de izolatie pot fi evitate, iar puterea poate fi generata mai sigur.
Produsele si solutiile Bender pentru analiza preventiva a nivelului de izolatie al unei instalatii electrice contribuie astfel la generarea de energie sigura a viitorului.
|

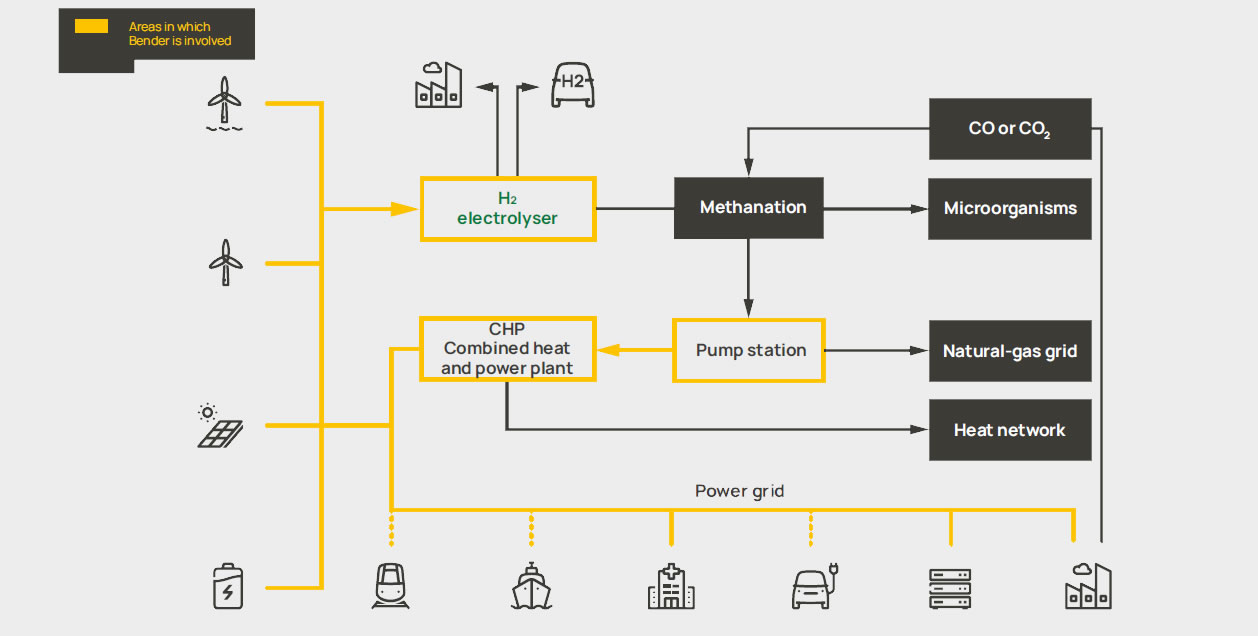

Generarea si utilizarea energiei regenerabile
|
Energia regenerabila va juca un rol important în mixul energetic al viitorului.
Solutiile Bender asigura o siguranta electrica perfecta în aceste zone, de ex. energie fotovoltaica, energie eoliana sau hidrogen.
Recunoasterea timpurie a defectelor de izolatie sau a curentilor de defect sprijina functionarea fara probleme si optimizarea veniturilor.
Subdomenii pentru Energie regenerabila :
- Energie Fotovoltaica
- Centrale fotovoltaice > 50 kW
- Centrale fotovoltaice <= 50 kW
- Protectia retelei si a sistemului
- Energie Eoliana
- Generator
- Control de tensiune
- Protectia retelei si a sistemului
- Pitch-Control
- Controlul azimutului
- Comunicare
- Unitati combinate de caldura si putere
|
Exemplu de aplicatie cu invertor fara transformator
|

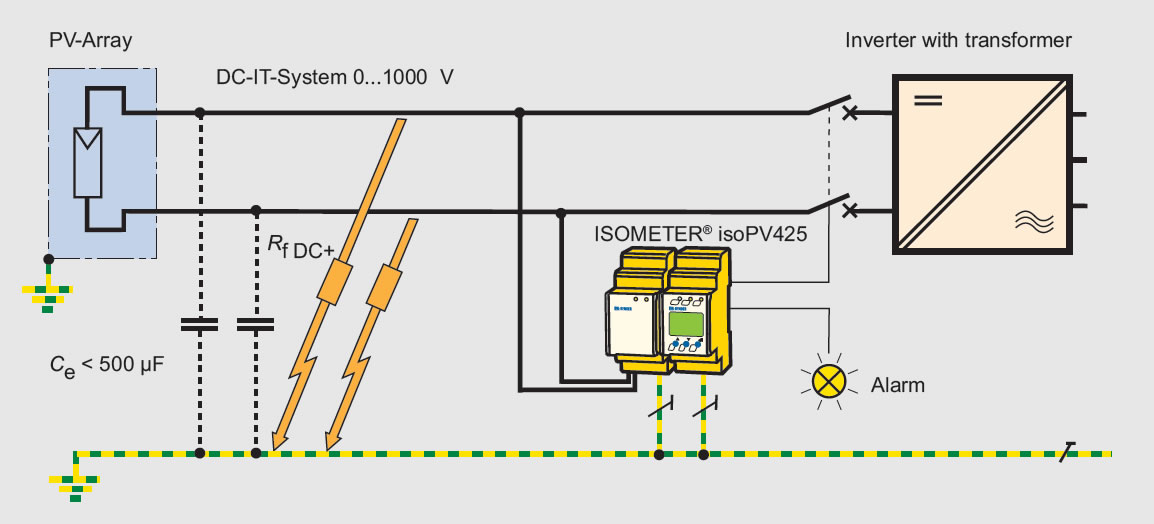

Exemplu de aplicatie cu invertor cu transformator
|
Exemplu de aplicatie cu invertor cu String Inverter (SWR) decentralizat
|

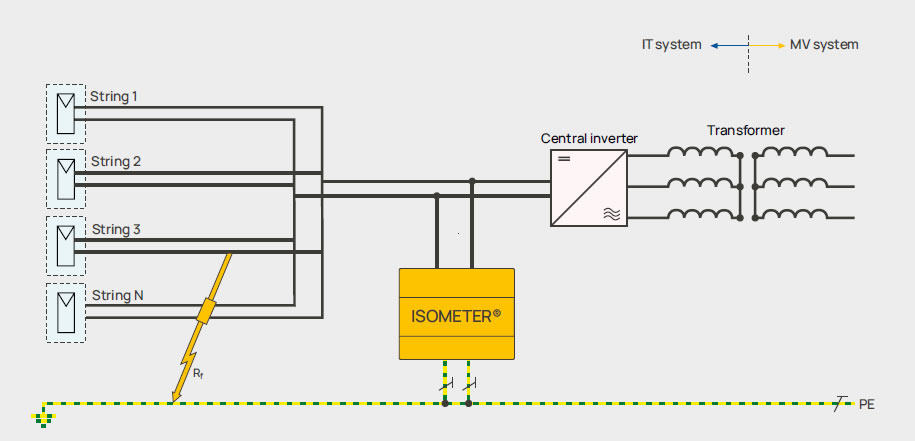

Exemplu de aplicatie cu Invertor centralizat (ZWR)
|
Standarde :
BDEW technical guideline 2008 incl. amendments until 01.2013
G59/2
Recommendations for the Connection of Generating Plant to the Distribution Systems of Licensed Distribution Network Operators
G59/3
Recommendations for the Connection of Generating Plant to the Distribution Systems of Licensed Distribution Network Operators
G83/2
Recommendations for the Connection of Type Tested Small-scale Embedded Generators (up to 16A per phase) in parallel with Low Voltage Distribution Systems
G83/3
Recommendations for the Connection of Type Tested Small-scale Embedded Generators (up to 16A per phase) in parallel with Low Voltage Distribution Systems
DIN EN 60255-127
Measuring relays and protection equipment - Part 127: Functional requirements for over/under voltage protection
Releul anti-insularizare VMD460-NA-D-2 conform cu urmatoarele standarde si regulamente internationale
- CEI 0-21 (:2012-06, :V1:2012-12, :V2:2013-12, :2014-09, :V1:2014-12, :2016-07, V1:2017-07)
- VDE-AR-N 4105:2018-11
- VDE-AR-N 4105:2011-08
- VDE-AR-N 4110:2018-11
- BDEW technical guideline 2008 incl. amendments until 01.2013
- G99/1:2019
- G59/2
- G59/3
- G98/1:2019
- G83/2
- C10/11:2012-06
- DIN V VDE V 0126-1-1(:2016-06, /A1:2012-02)
|

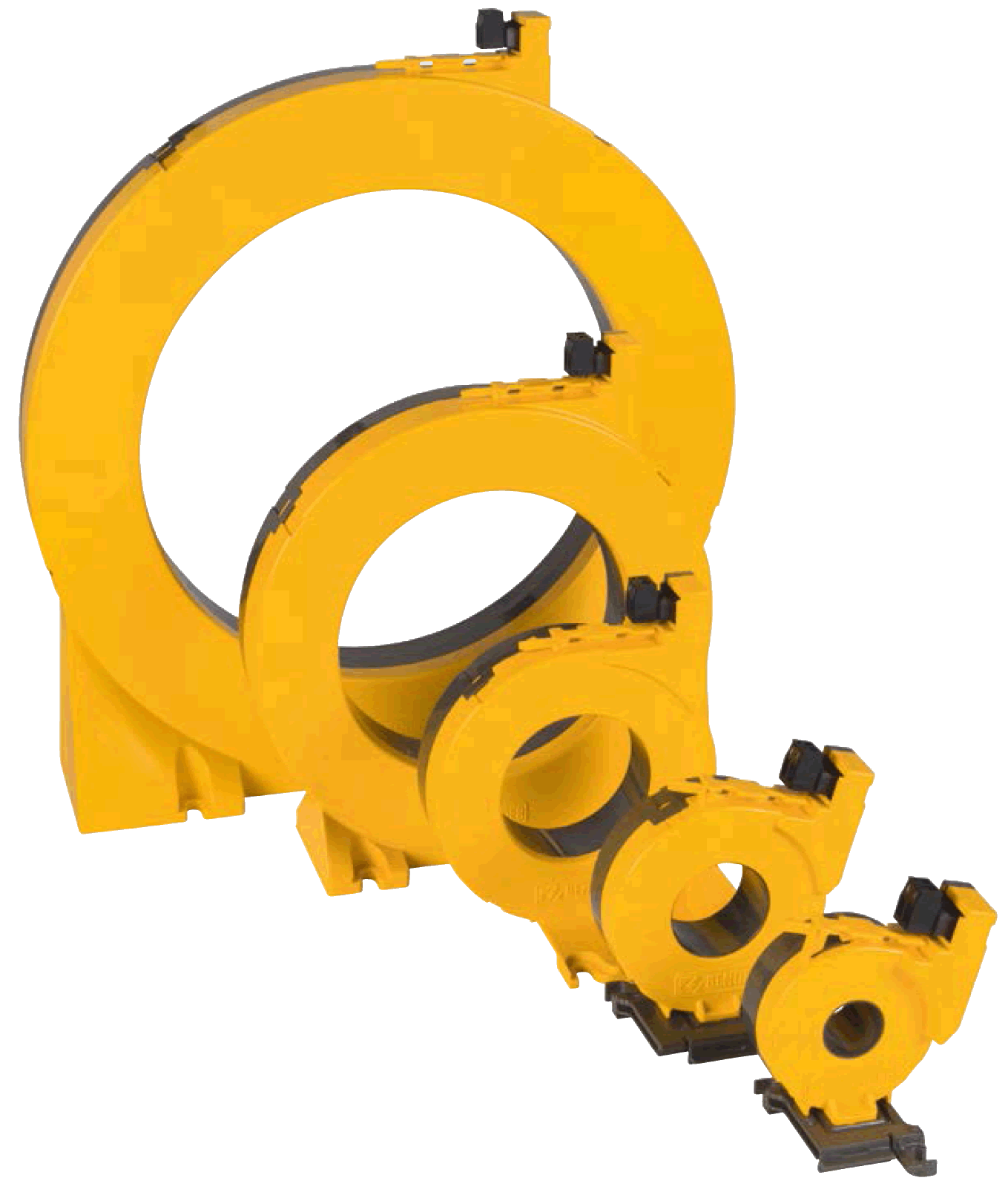

Localizarea defectului de izolatie folosind transformatoare de masura curent instalate permanent si/sau clesti de masura mobili
|
Exemplu de aplicatie cu releu antiinsularizare VMD460-NA-D-2
|
Exemplu de aplicatie - schema de conexiuni pentru monitorizarea continua a tensiunii si frecventei (VMD460-NA-D-2)
|
|
|
Exemplu complet de aplicatie cu localizarea defectului pentru parcuri fotovoltaice
|

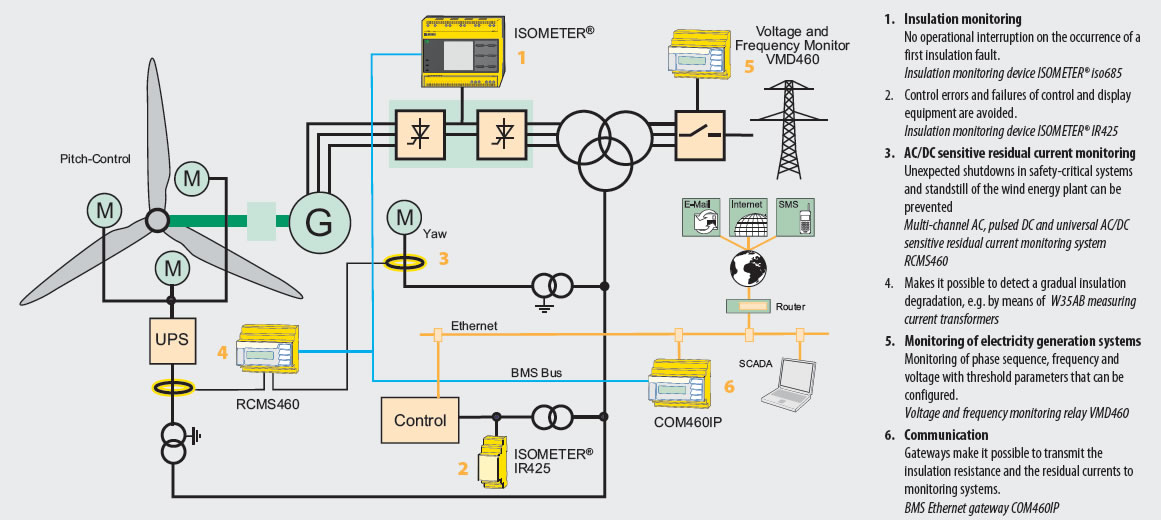

Exemplu de solutie pentru aplicatii eoliene
|
Exemplu de aplicatie pentru un sistem fotovoltaic cu neutrul izolat cu putere de ordinul MVA
|
Exemplu de aplicatie pentru un sistem fotovoltaic cu neutrul izolat cu putere de ordinul < 500 kVA
|
|
Energia solara. Energia fotovoltaica
Centrale fotovoltaice > 50 kW
În sistemele fotovoltaice medii spre mari, siguranta si disponibilitatea sistemului precum si protectia personalului operator este foarte importanta.
Orice izolare electrica si performanta de vârf a sistemului joaca un rol substantial în alegerea masurilor de monitorizare adecvate.
În general, este important ca defectiunea sa fie localizata rapid si automat.
Centrale fotovoltaice <= 50 kW
În sistemele fotovoltaice mici, protectia locuitorilor casei si a posibililor operatori (pompieri, curatori de cosuri) este foarte importanta.
Invertoarele sunt în mare parte echipate din fabrica cu echipamente de siguranta adecvate.
Sunt suficient de sigure doar daca pot detecta si defectiuni simetrice cauzate de umiditate si murdarie.
În punctul de transfer între reteaua interna si reteaua generala de energie electrica, tensiunea si frecventa trebuie verificate într-un interval predefinit.
BENDER a conceput un dispozitiv care sa indeplineasca toate aceste cerinte, respectiv releul anti-insularizare VMD460-NA-D-2.
Protectia retelei si a sistemului
Înainte ca sistemele interne de generare (fotovoltaice, apa, cogenerare, biogaz etc.) sa poata alimenta energie electrica în reteaua publica, trebuie instalat un punct de comutare automata între sistemul de generare si reteaua de joasa tensiune.
Aceasta verifica daca frecventa si tensiunea alimentata sunt în intervalul specificat.
Releul de monitorizare a tensiunii trifazate (releu anti-insularizare VMD460) este utilizat pentru a preconfigura numeroase specificatii standard prin simpla apasare a unui buton.
Unitati combinate de caldura si putere
O unitate combinata de caldura si energie (CHP) este un sistem modular pentru extragerea energiei electrice si a caldurii.
Acesta functioneaza în punctul de consum de caldura. Se bazeaza pe principiul combinatiei de caldura si putere.
Motoare cu ardere, de ex. motoarele diesel, cu ulei vegetal sau pe gaz, turbinele cu gaz si motoarele Stirling pot fi toate folosite ca antrenare pentru generatorul de energie.
Ca si in cazul generatoarelor, monitorizarea electrotehnica se bazeaza pe nivelul de izolatie sau pe curentul de defect existent, in functie de sistemul de alimentare (IT, TN).
Frecventa si tensiunea trebuie, de asemenea, sa fie într-un interval specific pentru a putea fi alimentate din reteaua generala de energie.
|
|
Energia eoliana
Generatoare
Când vine vorba de disponibilitatea ridicata si fiabilitatea sistemelor de energie eoliana, operatorul centralei are un singur obiectiv - evitarea oricarui timp neasteptat de intreruperte sau probleme cu functionarea de zi cu zi.
Pentru un generator asincron cu neutrul izolat cu rotor tip cusca, este instalat în paralel cu generatorul un dispozitiv de compensare a performantei .
Pentru sistemele moderne, viteza generatorului este deconectata de la frecventa retelei prin intermediul unui invertor de curent alternativ.
Siguranta electrica joaca un rol decisiv.
O defectiune de izolatie nedetectata este la fel de semnificativa ca si timpul neasteptat de oprire al sistemului sau poate creste riscul de incendiu.
În acelasi timp, interventiile de service neplanificate pot fi costisitoare si consumatoare de timp.
Controlul tensiunii
Energia pe care sistemul de energie eoliana o necesita pentru functionare este alimentata ca tensiune de control din exterior si trebuie monitorizata pentru siguranta electrica.
La urma urmei, o defectiune electrica nedetectata este la fel de semnificativa ca si timpul neasteptat de oprire al sistemului si, de asemenea, creste semnificativ riscul de incendiu.
De asemenea, asiguratorii centralelor eoliene solicita sisteme eficiente de monitorizare a starii sistemului.
Sistemul de monitorizare de la Bender va ofera o imagine de ansamblu clara a tuturor datelor relevante pentru sistemul dumneavoastra.
Protectia retelei si a sistemului
Înainte ca sistemele interne de generare (fotovoltaice, apa, cogenerare, biogaz etc.) sa poata alimenta energie electrica în reteaua publica, trebuie instalat un punct de comutare automata între sistemul de generare si reteaua de joasa tensiune.
Acesta verifica daca frecventa si tensiunea alimentata sunt în intervalul specificat.
Releul de monitorizare a tensiunii trifazate VMD460-NA-D-2 este utilizat pentru a preconfigura numeroase specificatii standard prin simpla apasare a unui buton.
Controlul paletelor de vant
Opririle neasteptate ale sistemelor critice din punct de vedere al sigurantei si timpii de nefunctionare pentru centralele de energie eoliana sunt evitate folosind un controler care monitorizeaza pasul pe baza sistemelor de monitorizare a curentului rezidual RCMS.
Controlul azimutului
Monitorizarea controlului azimutului de catre dispozitivele RCMA sau RCMS permite detectarea precoce a deteriorarii instalatiei.
Opririle sunt evitate si siguranta produsului din sistemul dumneavoastra este îmbunatatita.
Comunicare
Sistemele descentralizate de energie eoliana (WES) sunt monitorizate central de catre un centru de control. Datele si informatiile necesare sunt furnizate de gateway-urile si sistemele de monitorizare a starii de la Bender.
Folosind un gateway sau un monitor de stare din gama COMTRAXX®, rezistenta de izolatie sau orice curent rezidual care apare este raportat la sistemele de monitorizare de nivel superior sau la un centru de control.
|
|
