Solutii pentru vehicule electrice sau pentru statii de incarcare a vehiculelor electrice,
conforme cu standardele in vigoare


Siguranta electrica pentru mobilitatea de mâine
Solutiile inovatoare, know-how-ul unic si competenta globala în domeniul sigurantei electrice ofera raspunsuri la provocarile mobilitatii de mâine, de la instalatia electrica a unei statii de încarcare pâna la monitorizarea curentului rezidual în vehicul si protectia persoanelor.
Odata cu cresterea numarului de vehicule electrice pe drumuri si extinderea rapida a infrastructurii de încarcare, protectia împotriva socurilor electrice la încarcarea masinilor electrice devine din ce în ce mai importanta.

Expertul dumneavoastra pentru siguranta electromobilitatii
Pentru Bender, pionierul si liderul de piata al produselor de siguranta electrica, siguranta în electromobilitate este esentiala.
Noile tehnologii necesita concepte de siguranta fiabile, care se extind de la statia de încarcare pâna la vehiculul electric. Tehnologia noastra dovedita poate fi gasita deja în produse de la producatorii EVSE, cum ar fi iONiX si Ladepunkt Berlin.

Standarde :

ISO 6469-3
Electrically propelled road vehicles - Safety specifications - Part 3: Protection of persons against electric shock

DIN IEC/TS 61439-7
Low-voltage switchgear and controlgear assemblies - Part 7: Assemblies for specific applications such as marinas, camping sites, market squares, electric vehicles charging stations

IEC 62752
In-Cable Control and Protection Device for mode 2 charging of electric road vehicles (IC-CPD)

DIN EN 62752
In-Cable Control and Protection Device for mode 2 charging of electric road vehicles (IC-CPD)


Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie

Subdomenii pentru E-mobility :
  • Senzori pentru vehicule (monitorizarea izolatiei)
    • Monitorizarea izolatiei pentru masini, vehicule de curse si comerciale
    • Monitorizarea izolatiei vehiculelor speciale
  • Tehnologie de încarcare / controlere de încarcare
    • Controlere inteligente de încarcare pentru statia de încarcare/cutie de perete pentru încarcare AC (modul 3)
    • Controler de încarcare inteligent
  • Senzori de infrastructura (încarcare AC si DC)
    • Senzori de infrastructura pentru încarcarea vehiculelor electrice
    • Senzori de curent rezidual pentru cablu de încarcare încarcare CA (IC-CPD, modul 2)
    • Senzori de curent rezidual pentru încarcare CA sta?ie de încarcare/cutie de perete (mod 3)
    • Monitorizarea izolatiei pentru statia de încarcare/cutia de perete pentru încarcare DC (modul 4)

Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie

Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie
Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie
Monitorizarea rezistentei de izolatie (ISOMETER®)
   ISOMETER®

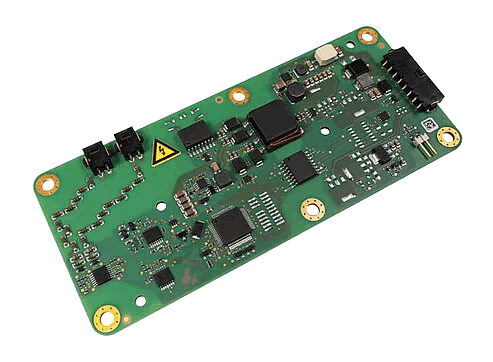

iso175C
Echipamente pentru vehicule si statii electrice - E-mobility - iso175C   ISOMETER®
IR155-
3203/3204
4203/4204
Echipamente pentru vehicule si statii electrice - E-mobility - IR155-3203 & IR155-3204 & IR155-4203 & IR155-4204   ISOMETER®
IR155-3210
IR155-4210
Echipamente pentru vehicule si statii electrice - E-mobility - IR155-3210 & IR155-4210   ISOMETER®
isoCHA425
Echipamente pentru vehicule si statii electrice - E-mobility - ISOMETER® isoCHA425   ISOMETER®
isoCHA425HV
cu AGH420-1
/ AGH421-1
Echipamente pentru vehicule si statii electrice - E-mobility - ISOMETER® isoCHA425HV cu AGH420-1/AGH421-1

Controlere de incarcare
  Controler
incarcare
CC613
Echipamente pentru vehicule si statii electrice - E-mobility - Controler de incarcare CC613   Controler
incarcare
ICC1324
Echipamente pentru vehicule si statii electrice - E-mobility - Controler de incarcare ICC1324

Monitorizarea curentilor reziduali (LINETRAXX®)
  benvac®
RDC121
Monitorizarea curentilor reziduali LINETRAXX® - benvac® RDC121   benvac®
RCMB121
Monitorizarea curentilor reziduali LINETRAXX® - benvac® RCMB121   benvac®
RCMB123
Monitorizarea curentilor reziduali LINETRAXX® - benvac® RCMB123



  RDC104-4 Monitorizarea curentilor reziduali LINETRAXX® - RDC104-4   RCMB104 Monitorizarea curentilor reziduali LINETRAXX® - RCMB104   LINETRAXX®
RCMB42..
Monitorizarea curentilor reziduali LINETRAXX® - LINETRAXX® RCMB42..




Prezentare generala a modurilor de încarcare si a masurilor de protectie

Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie

Statie de încarcare AC cu alimentare TN-S (transformator) si un vehicul electric
care urmeaza sa fie încarcat cu încarcatorul SK-I la bord, fara o simpla separare


Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie

Monitorizarea izolatiei într-un vehicul electric (EV) cu un încarcator AC la bord cu separare galvanica

Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie

Exemplu de utilizare într-un vehicul electric (EV)

Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie

Monitorizarea circuitului de încarcare DC folosind ISOMETER® isoEV425 si dispozitivul de cuplare AGH-EV
(pentru tensiuni de pâna la 1000 V DC)


Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie

Exemplu de utilizare al modulului de monitorizare a curentului rezidual RCMB...

Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie


Senzori pentru vehicule (monitorizarea rezistentei de izolatie)

Monitorizarea rezistentei de izolatie pentru masini, vehicule de curse si comerciale
Senzorii Bender pentru vehicule asigura siguranta electrica în vehiculele electrice si hibride
Numarul vehiculelor care au propulsie electrica sau hibrida este in continua crestere. Actionarile electrice sau hibride sunt, de asemenea, din ce în ce mai folosite în aaa-numitele vehicule comerciale, cum ar fi camioanele, autobuzele sau camioanele industriale.
Acestea sunt mai economice decât motoarele conventionale pe benzina sau diesel.
Masinile electrice nu emit gaze de esapament care ar putea polua aerul. De asemenea, sunt mai silentioase, iar costurile de operare sunt adesea mai mici. Dar tehnologia prezinta si pericole în cazul unui accident sau al unei defectiuni electrice/electronice.
Aici intervine Bender:
Dispozitivele noastre avansate de monitorizare a izolatiei sunt specializate în monitorizarea perfecta a întregului sistem de actionare electrica al vehiculelor electrice si hibride.
Acest lucru asigura o protectie completa împotriva riscurilor electrice. Riscul de incendiu este, de asemenea, minimizat prin monitorizarea rezistentei de izolatie.
Sistemele de localizare a defectelor de izolatie ajuta la identificarea rapida a defectelor de izolatie în timpul întretinerii.


Monitorizarea rezistentei de izolatie a vehiculelor speciale
Vehiculele speciale (militare, vehicule de constructii, macarale etc.) necesita solutii speciale pentru monitorizarea sigurantei electrice.
Daca este necesar, Bender dezvolta solutii separate adaptate aplicatiei respective.
Cu facilitati de proiectare, productie si testare, Bender poate produce, testa si aproba solutii personalizate pentru vehicule noi si proiecte de infrastructura de încarcare conform cerintelor clientului respectiv.


Tehnologie de încarcare / controlere de încarcare

Controlere inteligente de încarcare pentru statii de încarcare / statii de incarcare AC tip wallbox (modul 3)
Încarcarea sigura si inteligenta a vehiculelor electrice
Viitorul mobilitatii este electric. Statiile de încarcare pentru masinile electrice sunt cheia unei locomotii durabile. Fie acasa, în hoteluri, în parcarile publice sau la locul de munca - vehiculele electrice se încarca peste tot.
Acest lucru este deosebit de comun prin asa-numitele statii de încarcare AC, unde curentul alternativ curge de la priza în masina, unde este transformat în curent continuu pentru a încarca vehiculul.
Bender reprezinta solutii de siguranta electrica inteligente pentru statiile de încarcare din întreaga lume.
Cu un control flexibil de încarcare pentru programul de finantare KfW 442 - statiile de încarcare cu controler de încarcare Bender îndeplinesc cerintele programelor de finantare exigente.


Controler de încarcare inteligent
O decizie fundamentala atunci când se instaleaza o statie de încarcare este alegerea controlerului de încarcare.
Ca piesa centrala, controleaza si influenteaza functiile statiei de încarcare. Controlerele noastre inovatoare de încarcare ofera baza ideala pentru statiile de încarcare AC si wallbox-uri. Acestea combina inovatia, eficienta si siguranta într-unul singur, permitând crearea infrastructurilor de încarcare fara costuri mari de dezvoltare.
Controlerele inteligente de încarcare de la Bender nu numai ca permit încarcarea sigura si eficienta, dar creeaza si baza pentru o electromobilitate durabila. Solutiile noastre ajuta la încarcarea vehiculelor electrice în mod inteligent si în siguranta, creând astfel un viitor mai ecologic.
    Controlerele noastre de încarcare se caracterizeaza în special prin urmatoarele atribute:
  • Optiuni de facturare care respecta legea de calibrare
  • Actualizari regulate de software
  • Gestionarea dinamica a sarcinii
  • Eficienta economica
  • Disponibilitate ridicata
  • Siguranta electrica
    Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie    Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie    Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie    Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie    Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie    Solutii pentru statii de incarcare a vehiculelor electrice si pentru vehicule electrice, conforme cu standardele in vigoare - Exemplu de aplicatie

Senzori de infrastructura (încarcare AC si DC)

Senzori de infrastructura pentru încarcarea vehiculelor electrice
Când folositi statii de încarcare pentru masini electrice, siguranta este primordiala. Aici intervine Bender: gama noastra larga de solutii de relee electrice de siguranta este special dezvoltata pentru statiile de încarcare a vehiculelor electrice. Componentele noastre sunt proiectate sa se integreze perfect cu sistemele electronice de control ale echipamentelor de siguranta a vehiculelor electrice (EVSE).
Ce face solutiile Bender atât de speciale ?
Componentele noastre monitorizeaza continuu fluxul electric pentru a detecta orice pericol de izolatie sau curenti periculosi de ordinul miliamperilor. Accentul aici este pe protejarea oamenilor si a statiei de încarcare. Daca este detectata o valoare de prag periculoasa, o alarma este declansata imediat si alimentarea cu energie electrica este întrerupta - înainte sa apara un potential pericol.
Deoarece exista diferite tehnologii de încarcare, ne personalizam circuitele de siguranta pentru a se potrivi cerintelor individuale.
La Bender, veti gasi solutii personalizate pentru încarcarea în siguranta a vehiculelor electrice.

Senzori de curent rezidual pentru cablu de încarcare AC (IC-CPD, modul 2)
Solutie de conectare sigura
Deoarece încarcarea AC implica încarcarea vehiculului electric la priza casnica, cablul de încarcare este singura infrastructura de încarcare necesara. Acest cablu special de încarcare trebuie sa prezinte un sistem de monitorizare integrat, iar vehiculul trebuie sa prevada electronica interna de încarcare.
Bender ofera producatorilor de cabluri de încarcare în modul 2, senzori de monitorizare a curentului rezidual pentru utilizare în IC-CPD-uri în conformitate cu IEC 62752.

Senzori de curent rezidual pentru încarcare AC statie de încarcare/wallbox (modul 3)
Monitorizarea si încarcarea în siguranta a vehiculelor electrice
Statiile de încarcare AC pot fi gasite adesea acasa, în hoteluri sau la locul de munca, deoarece încarcarea AC utilizeaza o tensiune joasa monofazata sau trifazata. Aceasta înseamna ca încarcarea AC are avantajul ca infrastructura de încarcare necesara poate fi mentinuta relativ simpla. Senzorii de monitorizare pot veni sub forma unui PCB mic cu un transformator de curent adecvat sau ca un dispozitiv montat pe sina DIN putin mai mare.
Ambele solutii asigura ca statia de încarcare este monitorizata continuu pentru curenti reziduali, iar daca valorile specificate sunt depasite, acestea sunt detectate rapid si fiabil si statia de încarcare este oprita daca exista un pericol.
Datorita combinatiei permise de senzori de curent rezidual si un RCD de tip A, nu este necesar un RCD scump de tip B si proprietarul vehiculului poate fi informat cu privire la orice deteriorare a valorilor curentului rezidual înainte de întreruperea procesului de încarcare.
Producatorul statiei de încarcare sau wallbox poate determina astfel starea de sanatate a vehiculului si poate informa proprietarul.
În toate cazurile, Bender îndeplineste toate standardele actuale, iar utilizatorul statiei de încarcare este în siguranta.

Monitorizarea rezistentei de izolatie pentru statia de încarcare/wallbox pentru încarcare DC (modul 4)
Modul de încarcare 4, cunoscut si sub numele de încarcare DC, permite încarcarea rapida a vehiculelor electrice folosind curent continuu. DC înseamna „curent direct”, care descrie încarcarea cu tensiune continua. Acest proces, denumit în mod obisnuit încarcare rapida, utilizeaza de obicei o putere de încarcare mai mare pentru încarcare rapida.
O statie de încarcare DC este un sistem de alimentare cu energie electrica care trebuie monitorizat de un IMD (dispozitiv de monitorizare a izolatiei) în conformitate cu standardele.
Exista doua standarde comune de încarcare pentru încarcarea DC.
Pe lânga standardul CCS (Combined Charging System) utilizat în Europa, standardul japonez de încarcare CHAdeMO (conform „CHArge de MOve”) este folosit si pentru majoritatea vehiculelor de la producatorii asiatici.
Ambele standarde difera în ceea ce priveste cerintele pentru monitorizarea procesului de încarcare DC. Aceasta se refera atât la timpii de oprire necesari, cât si la valorile limita pentru oprire în caz de defectiune, precum si la monitorizarea defectiunilor simetrice sau asimetrice.
Anterior, erau necesare doua dispozitive diferite pentru aceasta.
Dispozitivul de monitorizare a rezistentei de izolatie ISOMETER® isoCHA425HV împreuna cu dispozitivul de cuplare AGH420-1 accepta ambele standarde de încarcare în mod egal.
Bender a raspuns astfel cerintelor pietei cu acest dispozitiv combinat.


"Descarca document :
"Electrical safety for Emobility"
