Monitorizarea sistemelor de propulsie marina si a sistemelor de la bord. Nave si porturi.
|
Bender ofera know-how si solutii complete referitoare la alimentarea in siguranta cu energie pentru toate aplicatiile maritime offshore si onshore, de la nave si submarine civile si militare pâna la sisteme de macarale si containere.
Indiferent daca mările sunt calme sau agitate, fiabilitatea remarcabila a produselor este rezultatul experientei vaste a companiei germane Bender în utilizarea acestor dispozitive, chiar si în conditii de mediu extreme.
Aceasta înseamna ca produsele Bender îndeplinesc si cerintele pentru fortele armate marine din Germania, NATO si multe alte tari din întreaga lume.
|
Subdomenii din Aplicatia Nave si porturi,
in care pot fi utilizate dispozitive BENDER
- Nave maritime
- Surse de alimentare de la bord sau de pe uscat
- Sisteme de propulsie
- Cabine, cazare, zone de evenimente
- Galere
- Radar, sonar, sisteme de arme
- Pompe de stingere a incendiilor
- Zone sanitare
- Porturi
- Macarale tip portal
- Terminale
- Porturi de agrement sau de iahturi
- Troliuri
|

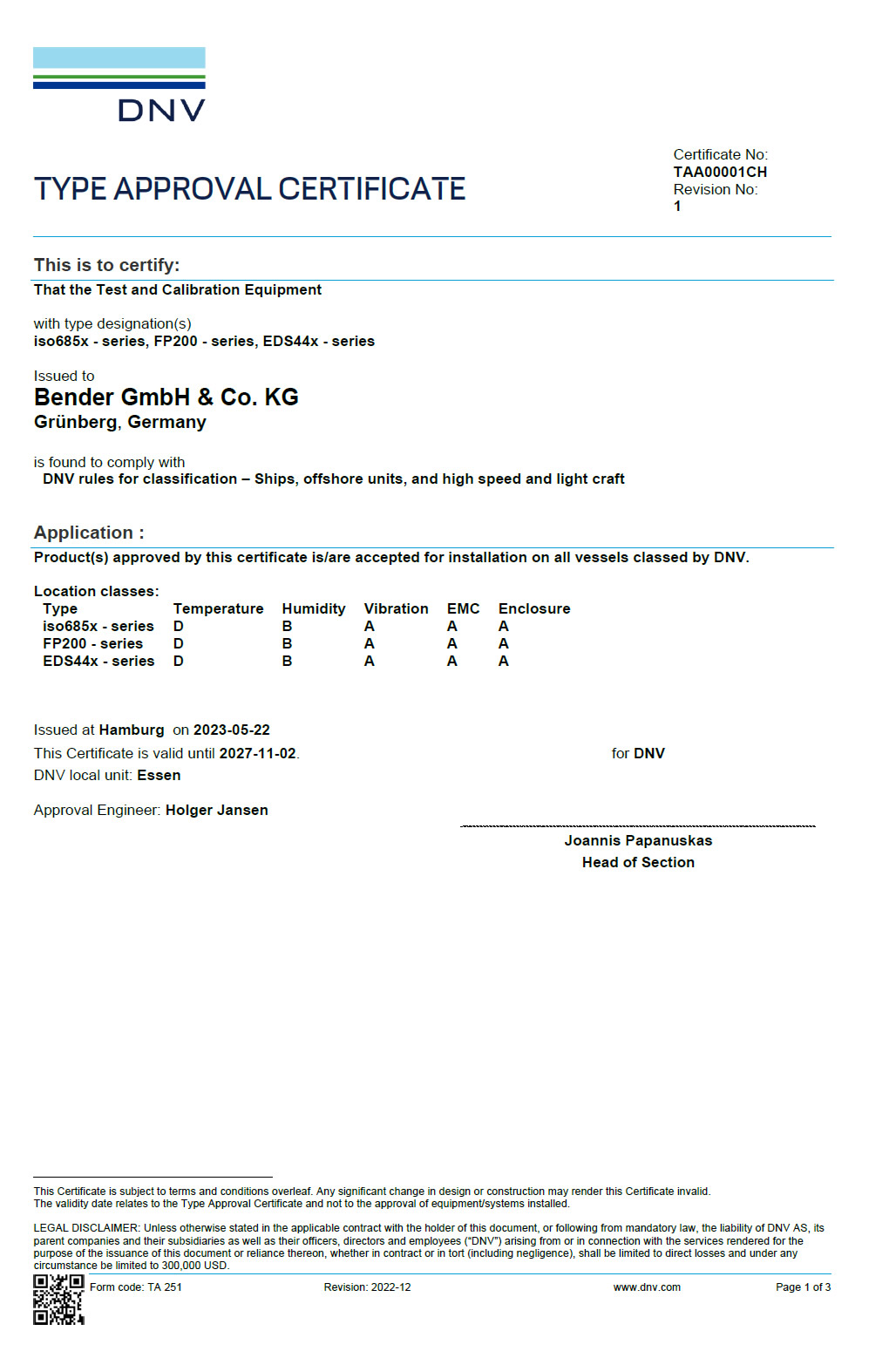

DNV Certificate - for classification
Ships, offshore units, and high speed and light craft
|
Fie ca este vorba despre vase de croaziera, vase de marfa sau nave maritime, toate tipurile de nave se confrunta cu aceleasi cerinte dure pe mare.
Tehnologiile BENDER de masurare fac fata celor mai dificile solicitari si sunt în proces de continua îmbunatatire pentru a asigura siguranta electrica pe mare.
Confirmate de asociatiile de clasificare, dispozitivele de masurare Bender si-au dovedit rezistenta si durabilitatea de masurare, capacitatea de a rezista la temperaturi extreme si compatibilitatea electromagnetica (EMC), precum si rezistenta la socuri si vibratii.
Toate dispozitivele cu optiunea „W” sunt proiectate special pentru a rezista chiar si la cele mai extreme conditii, inclusiv umiditate cu posibil condens si formare de gheata (3K5), socuri de pâna la 25g si vibratii de pâna la 3g (clasa de rezistenta 3M7).
Toate dispozitivele din seriile iso685 si EDS44x cu optiunea „W” pot functiona într-un interval de temperatura de la -40 la +70 °C.
|
Dispozitivele de monitorizare a rezistentei de izolatie de la Bender permit decuplarea circuitului de masurare printr-o intrare digitala sau prin intermediul functiei ISONET®.
În acest caz, toate dispozitivele ISOMETER® dintr-un posibil sistem galvanic vor comunica între ele si doar un singur dispozitiv va masura la un moment dat.

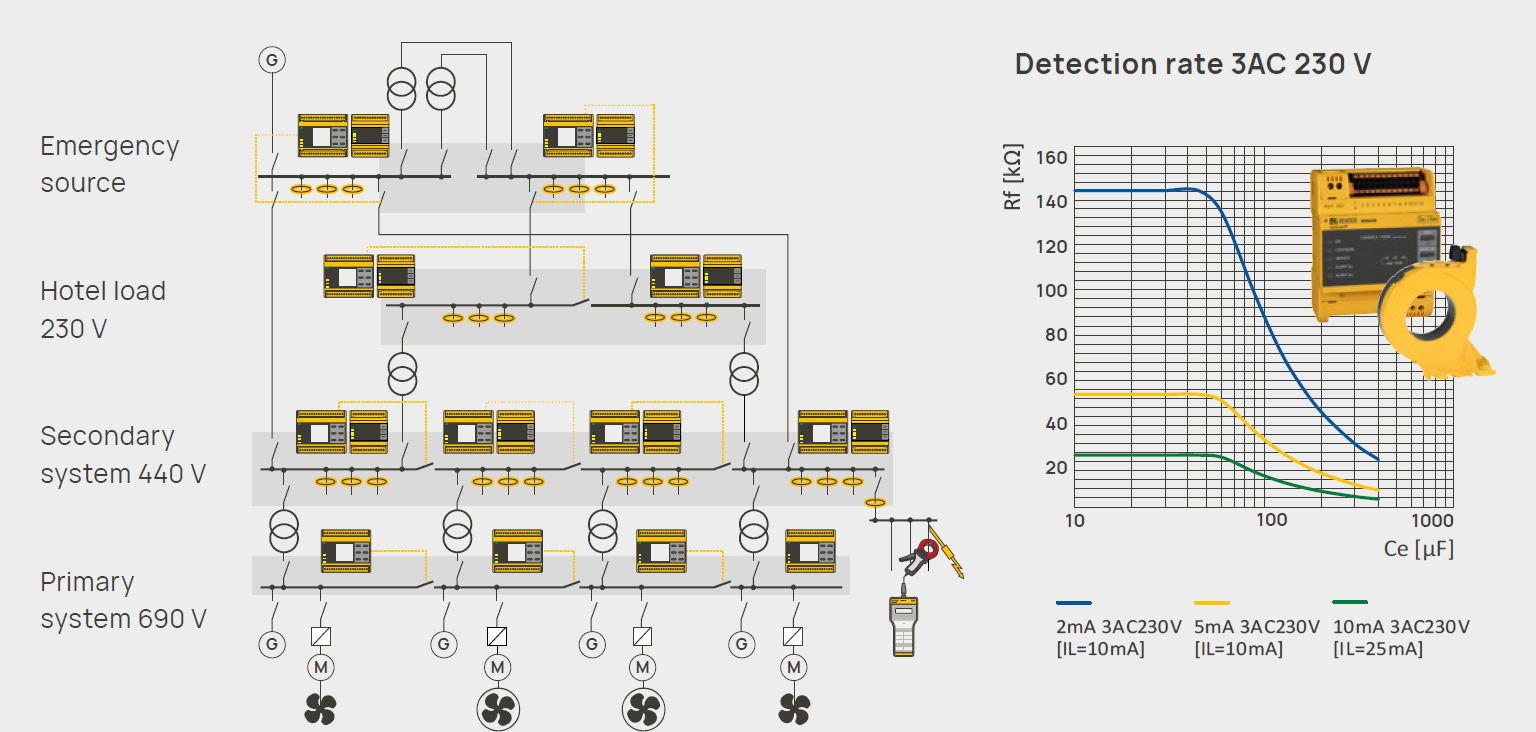

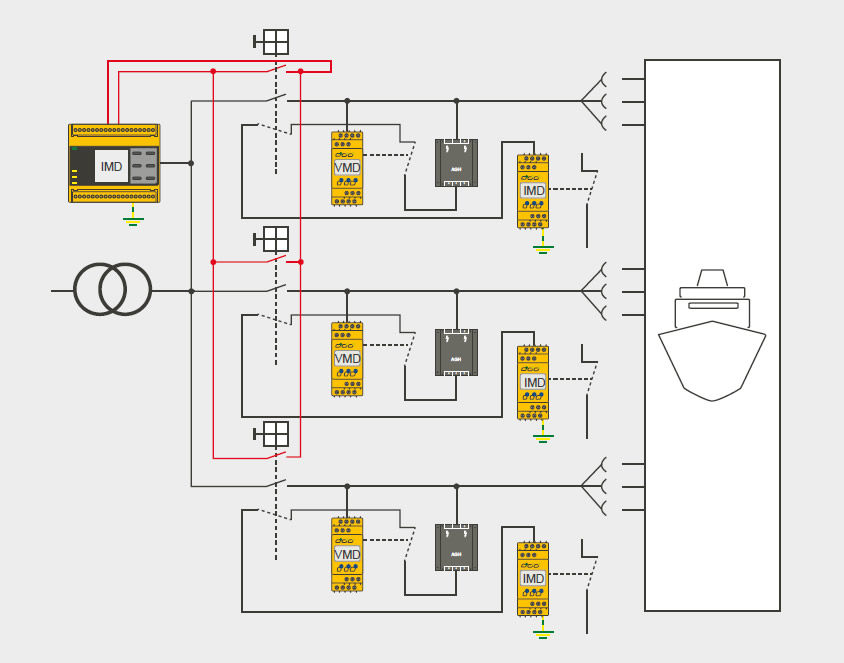

Exemplu de schema pentru monitorizarea si localizarea defectelor de izolatie

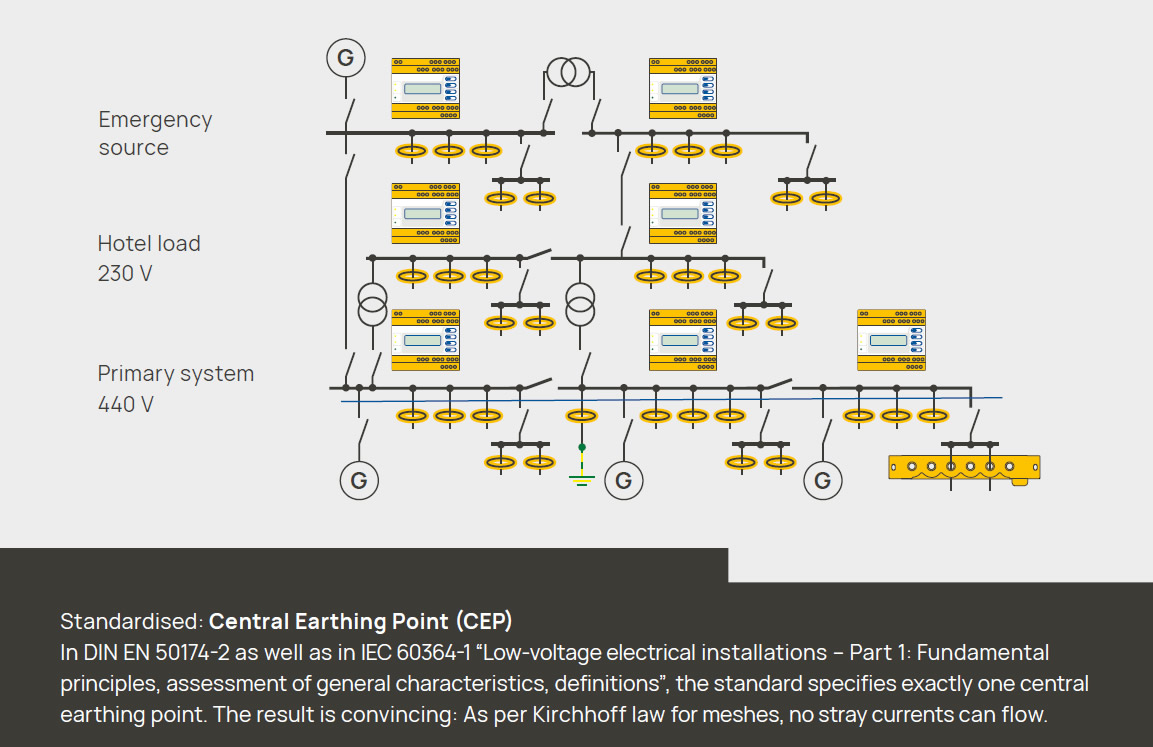

Exemplu de schema pentru monitorizarea curentilor reziduali
În sistemele de joasa tensiune, de obicei sunt necesare mai multe seturi de cabluri paralele pentru a furniza puterea necesara.
Inainte de pornire, trebuie verificata si rezistenta de izolatie a cablurilor individuale si a partii secundare a transformatorului.
|
Standarde :
EN 61557-8
Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 8: Insulation monitoring devices for IT systems.
EN 61557-9
Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 9: Equipment for insulation fault location in IT systems
EN 61557-15
Electrical safety in low voltage distribution systems up to 1000 V ac and 1500 V dc - Equipment for testing, measuring or monitoring of protective measures - Part 15: Functional safety requirements for insulation monitoring devices in IT systems and equipment for insulation fault location in IT systems
IEC 60092-201
Electrical installations in ships - Part 201: System design - General
IEC 60092-202
Electrical installations in ships - Part 202: System design - Protection
IEC 60092-502
Electrical installations in ships - Part 502: Tankers - Special Features
IEC 60092-504
Electrical installations in ships - Part 504: Automation, control and Instrumentation
DIN EN 50178
Electronic equipment for use in power installations
IEC 60204-1
Safety of machinery - Electrical equipment of machines - Part 1: General requirements
DIN IEC/TS 61439-7
Low-voltage switchgear and controlgear assemblies - Part 7: Assemblies for specific applications such as marinas, camping sites, market squares, electric vehicles charging stations
|
|
|
Bender ofera produse care contribuie la siguranta optima în exploatare si fiabilitate în puterea si controlul surselor de alimentare.
Solutiile extinse pe care le oferim astazi se bazeaza pe cei peste 80 de ani de experienta.
Produsele noastre sunt dezvoltate pentru aplicatii maritime exigente inclusiv distributie de energie, propulsie electrica, control, automatizare si monitorizare offline a sarcinilor relevante pentru siguranta, cum ar fi pompele de incendiu.
- ISOMETER® – Dispozitive de monitorizare a izolatiei pentru detectarea defectelor de izolatie
- ISOSCAN® – Sisteme de localizare a defectelor de izolatie (EDS) pentru localizare defecte de izolatie fara a opri alimentarea
- Monitorizarea rezistentei de împamântare neutru (NGRM)
- Detectare defecte pentru sisteme cu impamantare, cu rezistenta mare (HRG)
- Sisteme pentru securitatea electrica a unitatilor medicale la bord
- Monitorizarea curentilor rezidual (RCM) pentru serviciile hoteliere, bucatarii si spalatorii
- Indicatoare de alarma si panouri de operare
- Solutii de comunicare si de transmitere la distanta
|

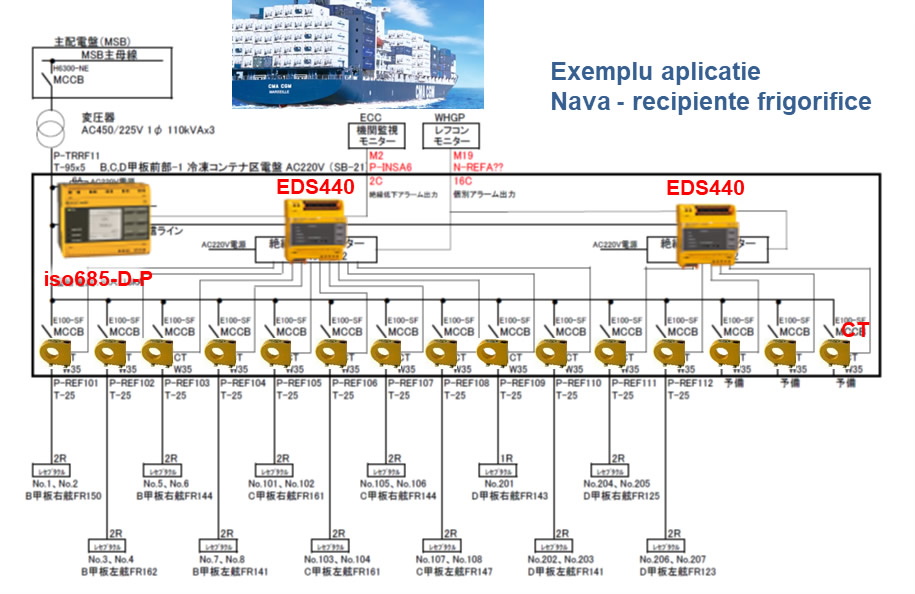

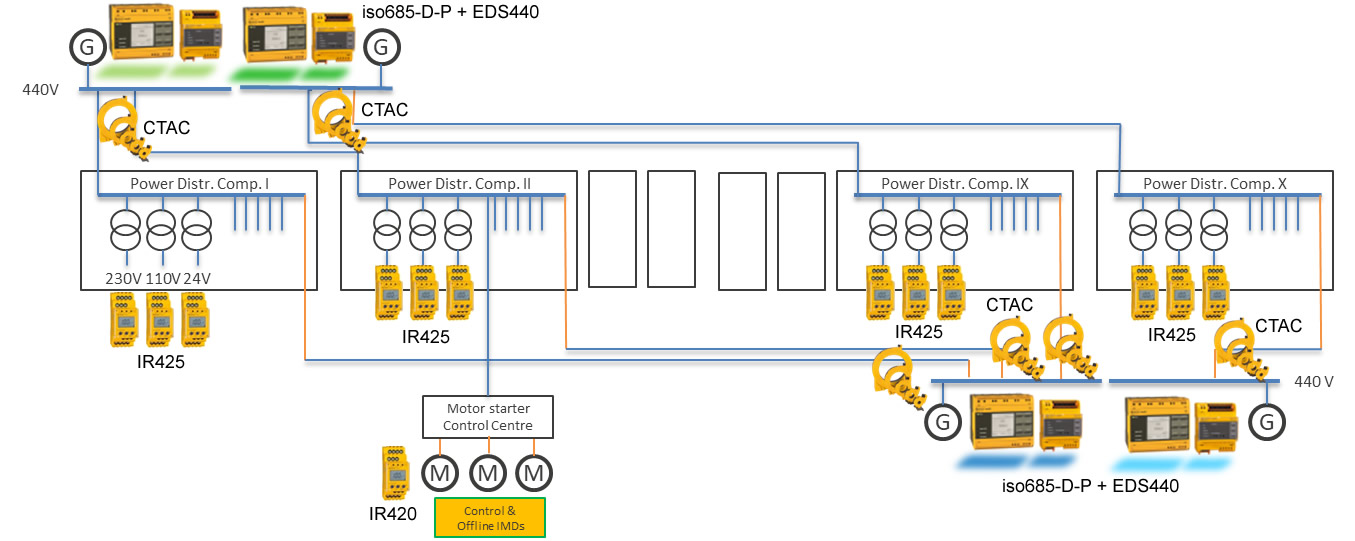

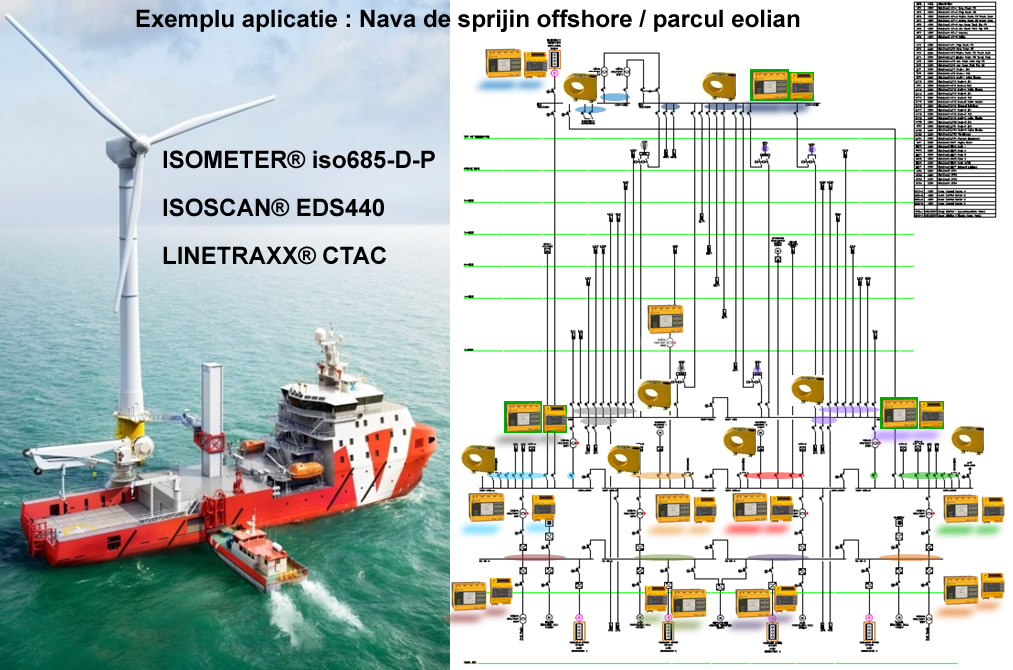

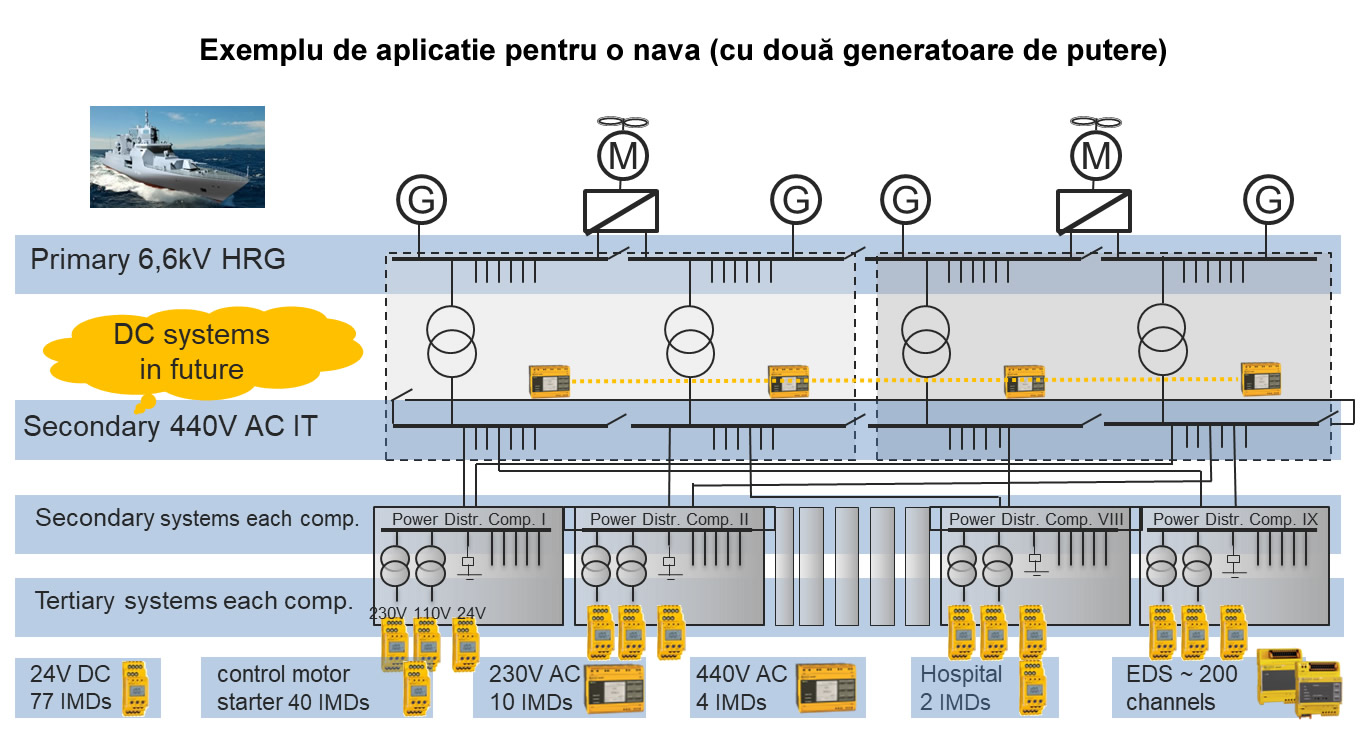

EXEMPLE de scheme de aplicatii
|
|
|
|
|
|
|
La bordul navelor alimentarea cu energie electrica este un proces complex. Este împartita în diferite sisteme pentru a îndeplini cerintele respective.
Acest lucru garanteaza un grad ridicat de disponibilitate si asigura utilizarea in siguranta a echipamentelor standard.
Aceste sisteme se clasifica in urmatoarele categorii :
- Sistem primar de distributie – conectat direct la generatoare
- Sistem secundar de distributie – alimentat de transformatoare
- Sistem de alimentare de urgenta – alimentat de generatoare de urgenta
- Consumatori hotel

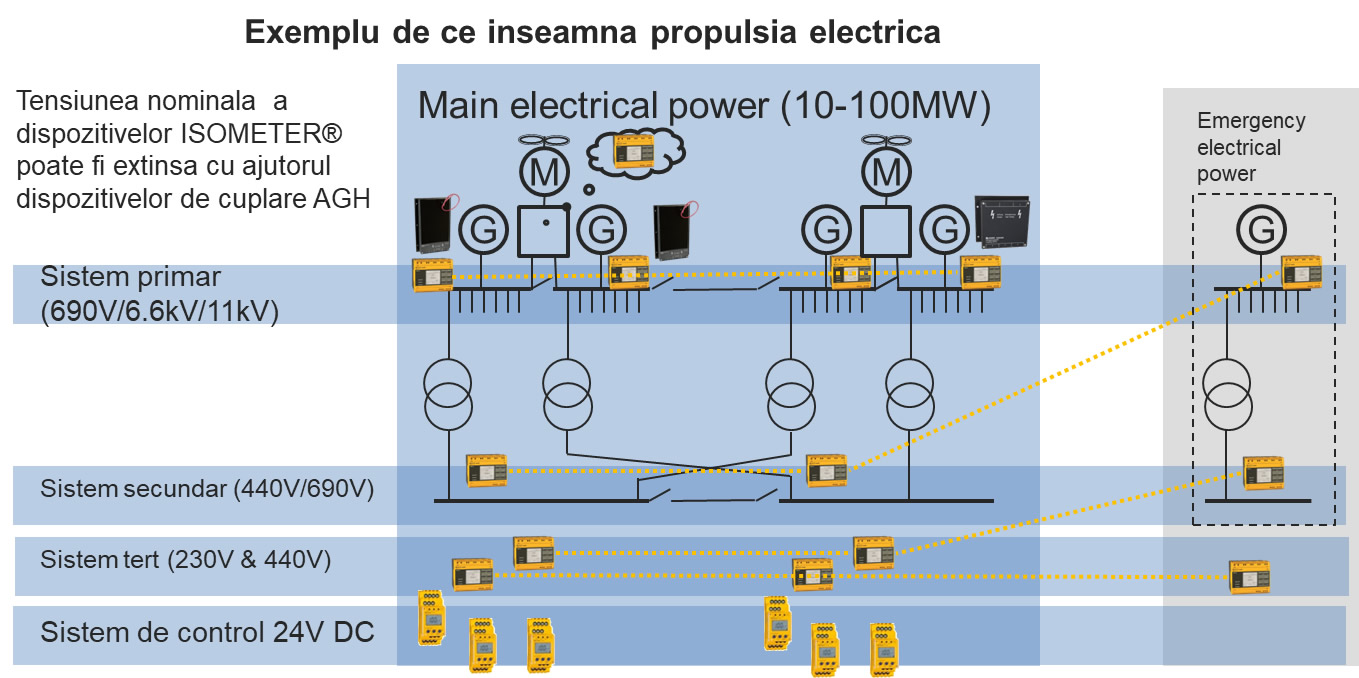

- Propulsie electrica si actionare cu frecventa variabila (VFD)
- Sistem de control – în mare parte 24V DC pentru automatizare, senzor si alimentare de control
- Alimentarea cu energie electrica a spitalelor de la bord
- Sistem de 400 Hz pentru aeronave, aplicatii militare si radar
Sistemul primar distribuie energia generatoarelor în întreaga nava si sistemul de propulsie electrica.
Nivelurile de tensiune depind de dimensiunea vasului si, de obicei, variaza de la 400V pâna la 690V AC în sistemele de joasa tensiune si de la 6,6 la 11 kV în sistemele de înalta tensiune.
În cea mai mare parte, sunt sisteme trifazate cu 60 Hz, dar si cele cu 50 Hz sunt, de asemenea comune. În prezent, magistralele de curent continuu de joasa tensiune devin mai frecvente, astfel încât generatoarele sa poata
functiona cu viteza variabila pentru a obtine un consum mai bun de combustibil si respectarea din ce în ce mai mult a standardelor stricte de emisie.

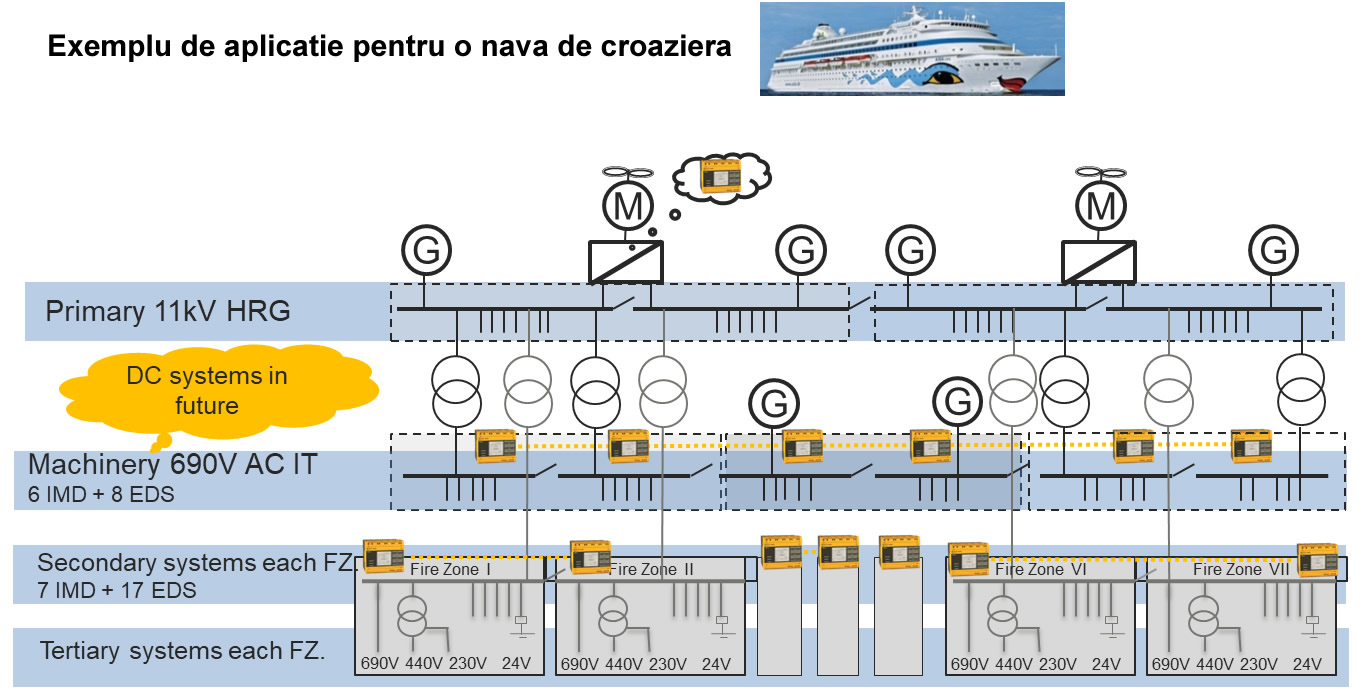

În vase mai complexe, de exemplu nave de croaziera, instalatii navale, offshore si nave de sprijin, este tipic sa existe cel putin doua sisteme independente de alimentare cu energie electrica care pot acoperi cea mai mare parte a energiei.
Astfel, în caz de avarie, incendiu sau patrundere a apei într-un sistem de alimentare cu energie electrica, este posibila întoarcerea în siguranta în port pastrând în acelasi timp un maxim de echipament disponibil.
Sistemele secundare sunt de obicei la un nivel de joasa tensiune între 110V si 690V AC si au aceeasi frecventa ca si sistemul primar.
În timp ce sistemele de propulsie diesel-electrice au un impact puternic asupra armonicelor, sistemele secundare care sunt alimentate de un transformator vor oferi o tensiune si o calitate mai buna a puterii.
Prin urmare, majoritatea sarcinilor medii si mici vor fi alimentate la acest nivel ( hoteluri, echipamente audio, video, IT, etc.)
Sistemele electrice primare si secundare sunt alimentate redundant cu cel putin doua surse de alimentare în mare parte independente si una dintre ele suplimentar cu o sursa de urgenta.
|

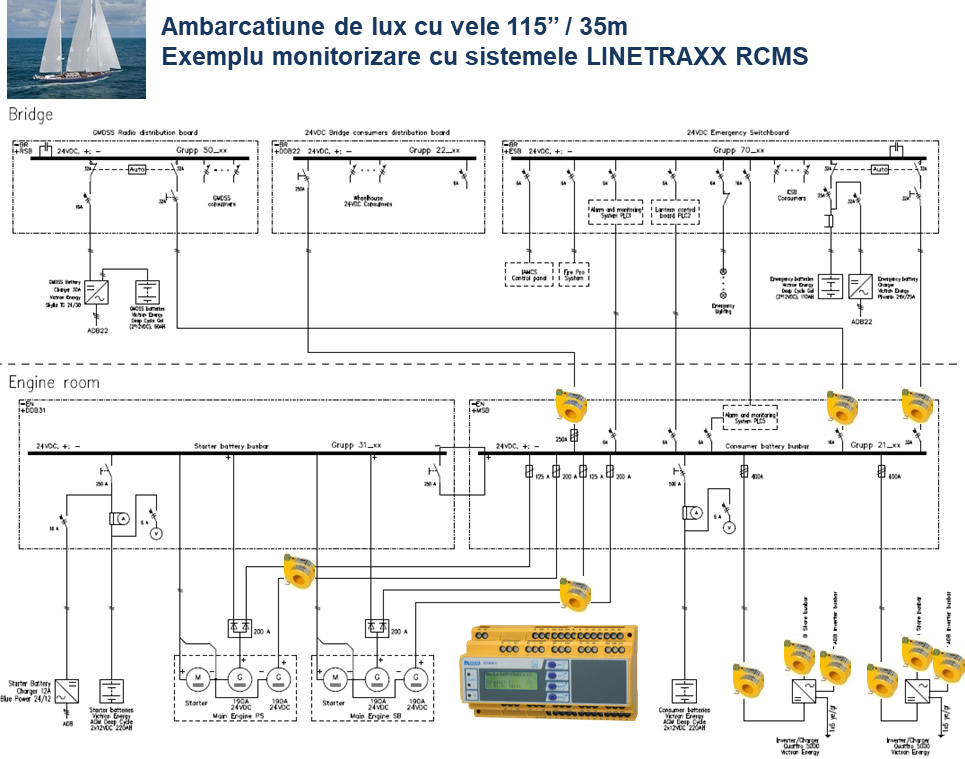

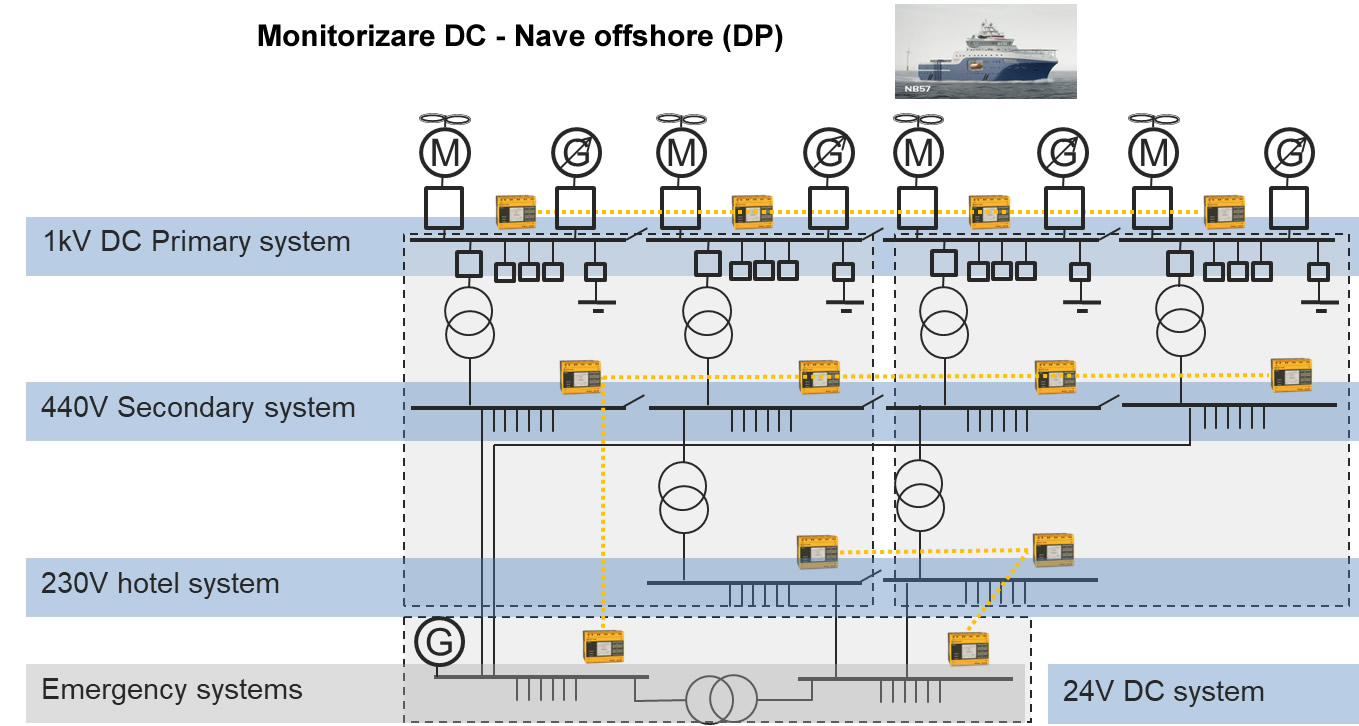

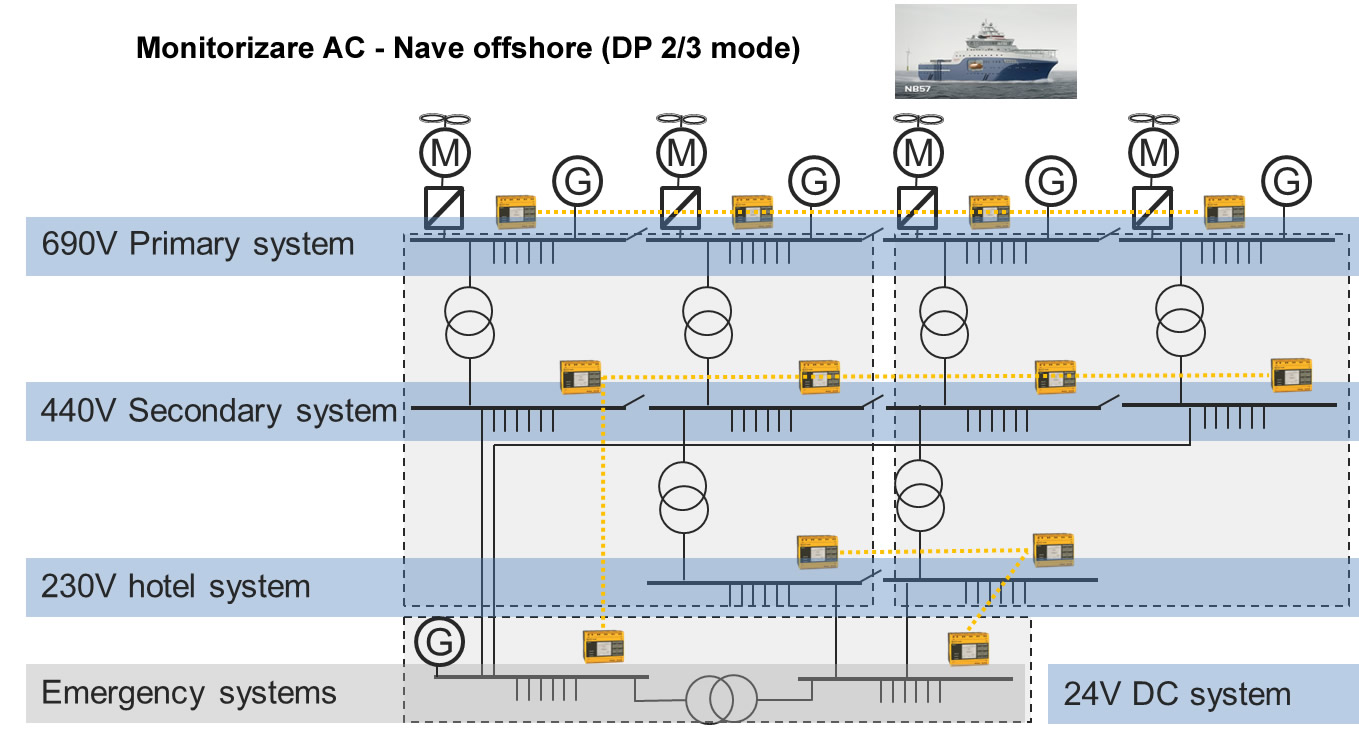

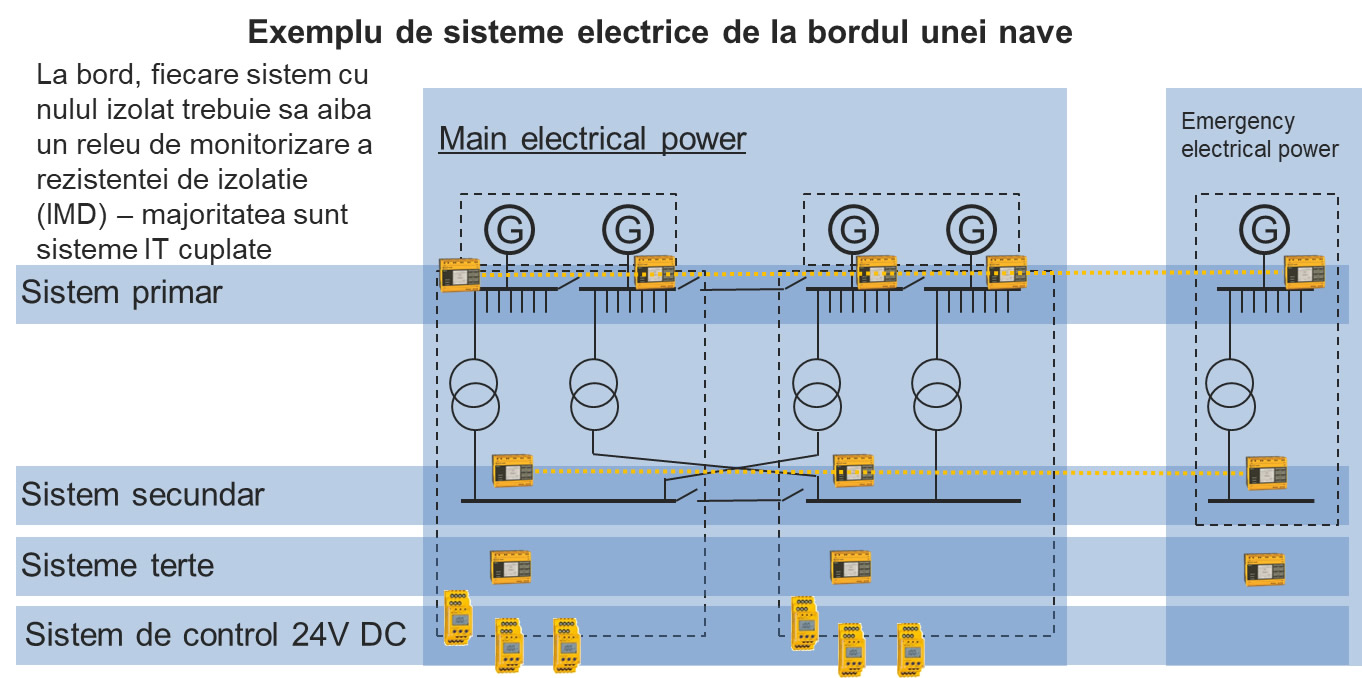

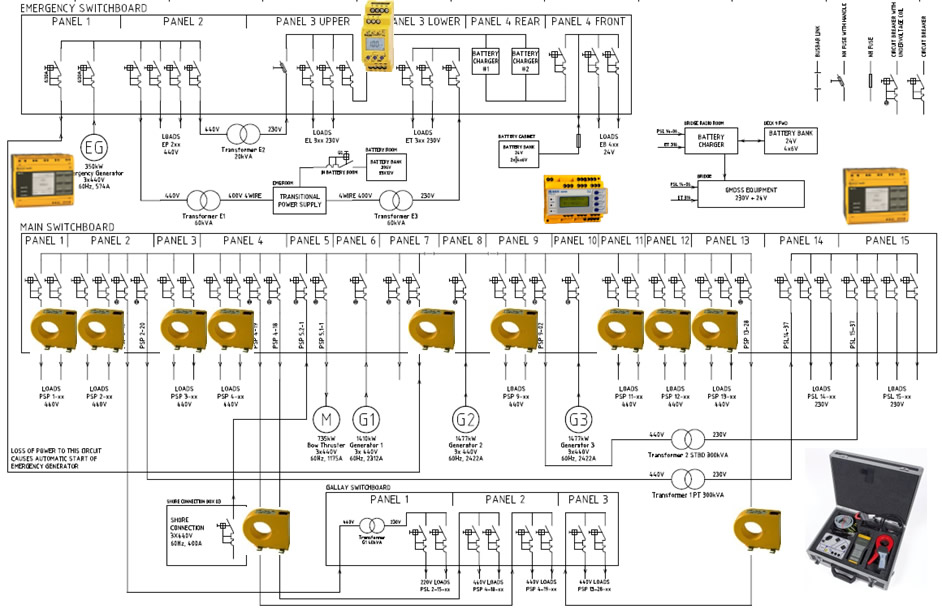

EXEMPLE de sisteme electrice de pe nave. Exemplu monitorizare AC/DC. Exemple aplicatii.
|
|
|
|
|
|
|
|
Surse de alimentare de la bord
Navele maritime moderne sunt alimentate de cel putin 4 generatoare diesel mari care sunt operate intr-un sistem cu nulul izolat (sistem IT).
BENDER utilizeaza metode moderne bazate pe principiul de masurare AMP, ale caror masuratori nu sunt influentate de convertoarele de frecventa foarte des utilizate.
De asemenea, trebuie sa se garanteze intotdeauna ca generatoarele partial cuplate sunt monitorizate in siguranta.
Dispozitivele ISOMETER® de la BENDER realizeaza acest lucru.
Una dintre componentele cheie ale ingineriei de transport maritim este masina principala cu generatoarele sale auxiliare, sistemele de cazane, motoarele auxiliare diesel, generatoarele si pompele de încarcare.
Principalele panouri de distributie de la bordul cisternelor sunt, in general, proiectate ca sisteme cu nulul izolat care sunt monitorizate cu ISOMETER® si dispozitive de localizare a defectelor de izolatie din seria ISOSCAN®.
Surse de alimentare de pe uscat
Pentru operatorii portuari si constructorii de nave, înfiintarea unei surse de energie electrica pe uscat reprezinta un angajament considerabil.
Statiile de transformare si cablurile catre chei trebuie instalate pe uscat.
Acestea sunt în mare parte aduse la bord prin intermediul bratelor si conectate la unul sau mai multe puncte.
Trebuie luate în considerare nu numai mareele, ci si Codul international de securitate al navelor si al instalatiilor portuare.
Este important ca echipamentele de monitorizare de la bordul navei si de la tarm sa fie sincronizate, deoarece altfel pot aparea probleme cu detectarea defectiunilor.
Produsele Bender pot fi configurate astfel încât sa nu existe doua sisteme de masurare într-un singur circuit de alimentare.
Cabine, unitati de cazare, zone de evenimente
Unitatile de cazare si cabinele de pe nave pot fi expuse la probleme cu sistemul electric în câteva secunde, care pot fi gasite doar manual, cu pierdere foarte mare de timp.
Acest lucru implica riscul de electrocutare si de oprire al masinii.
Cu ajutorul unui sistem de curent rezidual multicanal din seria LINETRAXX® RCMS, o problema urgenta poate fi detectata, raportata si remediata rapid.
Radar, sonar, sisteme de arme, sisteme de stingere incendiu
Este foarte important ca toate navele sa ramâna pe deplin controlabile în toate situatiile si, de exemplu, radarul, sonarul si sistemele de arme sa fie operationale în orice moment.
Dispozitivele de monitorizare a izolatiei de la Bender pot gestiona cu usurinta curentii uneori de foarte înalta frecventa si garanteaza functionarea continua în orice situatie.
Orice defectiuni electrice în parti ale întregului sistem sunt detectate si raportate rapid si apoi pot fi reparate sau înlocuite într-un interval scurt de timp.
Zone medicale
În ceea ce priveste echipamentul, zonele sanitare de la bordul navelor sunt similare cu cele din marile cabinete medicale sau cu cele din spitalele mici cu sali de operatie proprii.
Si in acest domeniu Bender ofera solutii complete conform cu standardele in vigoare, respectiv IEC60364-7-710.
|
|
Galere
In bucatariile de pe nave, gratarele si aburii provoaca adesea probleme. In toate aceste aplicatii, oamenii pot fi raniti sau chiar ucisi.
Cu un sistem de curent rezidual multicanal din seria LINETRAXX® RCMS, o problema poate fi detectata mult mai devreme decât cu un sistem RCD conventional si reparata înainte de a deveni critica.
Un alt avantaj al utilizarii releelor BENDER este ca întreaga bucatarie nu trebuie sa fie oprita daca un dispozitiv este defect.

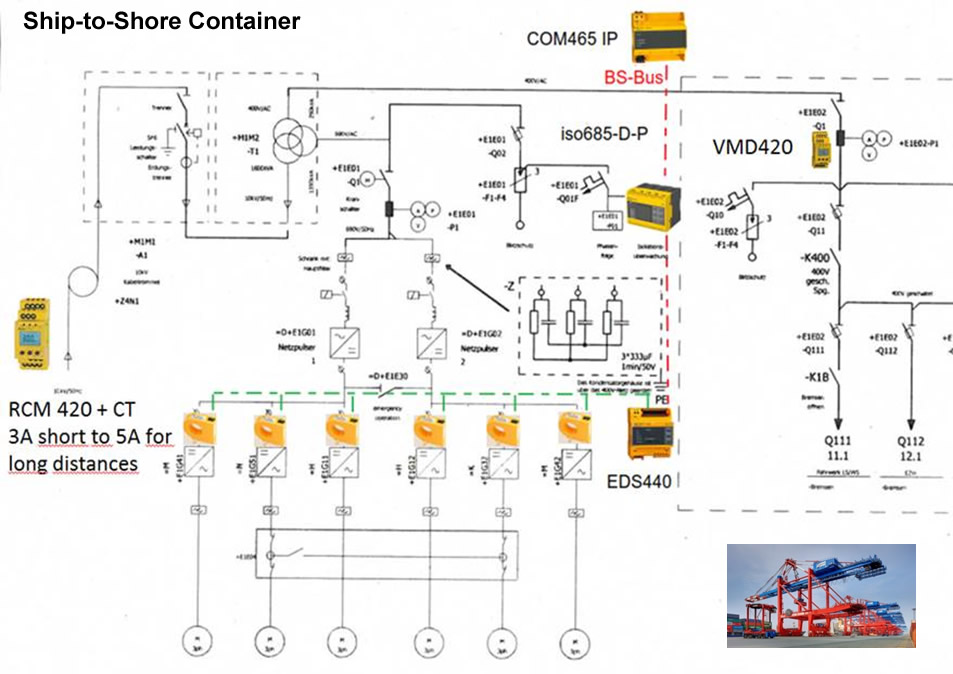

Macarale tip portal
Compania germana Bender lucreaza în strânsa colaborare cu producatorii de sisteme de macarale tip portal pentru a optimiza protectia împotriva defectiunilor electrice si pentru a garanta siguranta personalului care opereaza.
Monitorizarea izolatiei sau monitorizarea curentului rezidual asigura niveluri ridicate de siguranta si disponibilitate.
Terminale
Prin intermediul monitorizarii rezistentei de izolatie sau al monitorizarii curentului rezidual, Bender asigura cel mai înalt nivel posibil de siguranta pentru oameni si sisteme si, prin urmare, garanteaza un nivel ridicat de disponibilitate a sistemului în timpul îmbarcarii si debarcarii sau incarcarii si descarcarii.
Porturi de agrement sau de iahturi
Acostarile sunt adesea problematice în porturile de agrement.
O sursa centrala de alimentare alimenteaza un numar mare de ambarcatiuni acostate, dar nu exista monitorizare a curentului rezidual pentru fiecare acostare individuala.
Acest lucru poate duce la trecerea curentilor de defect nedetectati de la o barca, prin apa, fapt ce poate cauza deteriorarea altor barci în acest proces.
Oprirea centralizata prin intermediul unui RCD (întrerupator de curent de defect) înseamna ca toate ambarcatiunile ancorate sunt scoase de sub tensiune, chiar daca exista o defectiune electrica doar la o singura ambarcatiune acostata.
Solutiile Bender permit evitarea aparitiei acestor situatii neplacute.
|
|
Descarca document :
Maritime Systems
|
|
