Siguranta electrica in minele de suprafata si in minele de adancime

O exploatarea miniera presupune detectarea, exploatarea, extractia si pregatirea materialelor subterane în straturile superioare ale scoartei terestre folosind sisteme si echipamente tehnice.
În acest mediu de lucru extrem, vietile umane depind direct de functionarea impecabila a tehnologiei.
Dispozitivele de monitorizare nu numai ca salveaza vieti, ci ele asigura si desfasurarea proceselor fara probleme precum si disponibilitate maxima a echipamentelor tehnice si a sistemelor necesare extragerii resurselor minerale.

Siguranta electrica in minele de suprafata sau de adancime - Exemplu de aplicatie

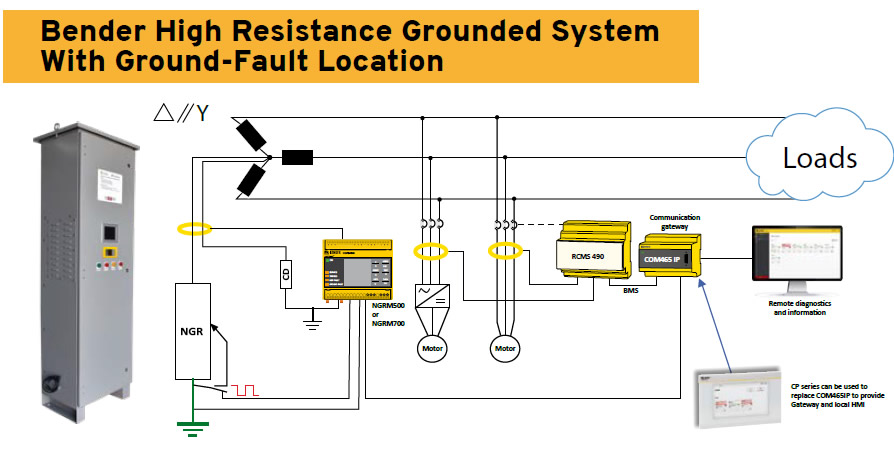

Solutii pentru mine de suprafata si mine de adancime - Exemplu de schema pentru monitorizarea si localizarea defectelor de izolatie
Exemplu de schema pentru monitorizarea si localizarea defectelor de izolatie

Solutii pentru mine de suprafata si mine de adancime - Exemplu de schema pentru monitorizarea si localizarea defectelor de izolatie
Exemplu de schema pentru sisteme cu neutrol izolat (sisteme IT) - seria iso685 / EDS

Solutii pentru mine de suprafata si mine de adancime - Exemplu de schema utilizare RC48C - Ground Fault & Ground Continuity
Exemplu de schema utilizare RC48C - Ground Fault & Ground Continuity


Standarde :

EN 61557-8
Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 8: Insulation monitoring devices for IT systems.

EN 61557-9
Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 9: Equipment for insulation fault location in IT systems

EN 61557-15
Electrical safety in low voltage distribution systems up to 1000 V ac and 1500 V dc - Equipment for testing, measuring or monitoring of protective measures - Part 15: Functional safety requirements for insulation monitoring devices in IT systems and equipment for insulation fault location in IT systems

DIN EN 50178
Electronic equipment for use in power installations

Solutii pentru domeniul minier : mine de suprafata sau mine de adancime

Solutii pentru mine de suprafata si mine de adancime - Solutii de la BENDER pentru domeniul minier : mine de suprafata sau de adancime


Exemple de produse si domeniile de aplicare pentru aplicatiile miniere

Solutii pentru mine de suprafata si mine de adancime - Exemple de produse si domeniile de aplicare pentru aplicatiile miniere


Monitorizarea rezistentei de izolatie (ISOMETER®)
   ISOMETER®
iso685…/-B
(circuite
principale)
Monitorizarea rezistentei de izolatie - ISOMETER® iso685…/iso685-…-B   ISOMETER®
IR420-D4
(circuite
de control)
Monitorizarea rezistentei de izolatie - ISOMETER® IR420-D4   ISOMETER®
IR420-D6
(sarcini
deconectate)
Monitorizarea rezistentei de izolatie sarcini deconectate - ISOMETER® IR420-D6   ISOMETER® IR155
3203/3204
4203/4204
Monitorizarea rezistentei de izolatie - ISOMETER® IR155 - 3203/3204/4203/4204

Dispozitive de cuplare pentru ISOMETER®
  AGH150W
(adaptor
masura)
Accesorii - Dispozitive de cuplare - AGH150W-4 (adaptor de masura)   AGH204S-4
(adaptor
masura)
Accesorii - Dispozitive de cuplare - AGH204S-4 (adaptor de masura)   AGH520S
(adaptor
masura)
Accesorii - Dispozitive de cuplare - AGH520S (adaptor de masura)   AGH675S-7
(adaptor
masura)
Accesorii - Dispozitive de cuplare - AGH675S-7 / AGH675S-7MV15 (adaptor de masura)   AGH676S-4
(adaptor
masura)
Accesorii - Dispozitive de cuplare - AGH676S-4 (adaptor de masura)

Localizarea defectelor de izolatie (ISOMETER®, ISOSCAN®, LINETRAXX®)
  ISOMETER®
iso685-…-P
(injector
curent)
Echipamente pentru localizare defecte de izolatie - ISOMETER® iso685-…-P (injector curent de localizare defect)   ISOSCAN®
EDS440
EDS441
(localizator)
Echipamente pentru localizare defecte de izolatie - ISOSCAN® EDS440/EDS441 (localizator defect izolatie)   Trusa mobila
ISOSCAN®
EDS30…
Echipamente pentru localizare defecte de izolatie - Trusa mobila pentru localizare defecte de izolatie - ISOSCAN® EDS30…   LINETRAXX®
CTAC
(senzori
masura)
Transformatoare de masura curent - LINETRAXX® CTAC (senzori de masura curent)   LINETRAXX®
CTUB100
(senzori
masura)
Transformatoare de masura curent - LINETRAXX® CTUB100 (senzori de masura curent)

Monitorizarea curentilor reziduali (LINETRAXX®)
  LINETRAXX®
SmartDetect
RCMS410
(4 canale)
Monitorizarea curentilor reziduali - Sisteme de monitorizare - RCMS - LINETRAXX® SmartDetect RCMS410 (4 canale de masura)   LINETRAXX®
RCM420
(curent tip A)
Monitorizarea curentilor reziduali - Relee de monitorizare - RCM (curenti de tip B) - LINETRAXX® RCM420   LINETRAXX®
RCMA420
(curent tip B)
Monitorizarea curentilor reziduali - Relee de monitorizare - RCMA (curenti de tip B) - LINETRAXX® RCMA420   LINETRAXX®
RCMS460
-D/-L
(12 canale)
Monitorizarea curentilor reziduali - Sisteme de monitorizare - RCMS - LINETRAXX® RCMS460-D/-L (12 canale de masura)   LINETRAXX®
RCMS490
-D/-L
(12 canale)
Monitorizarea curentilor reziduali - Sisteme de monitorizare - RCMS - LINETRAXX® RCMS490-D/-L (12 canale de masura)

Relee monitorizare (LINETRAXX®).
Panouri de afisare. Convertoare de protocol (COMTRAXX®)
  RC48C
(monitorizare
impamantare)
Relee monitorizare - RC48C - sisteme cu rezistenta mare (monitorizare conductor impamantare)   RC48N
(monitorizare
impamantare)
Relee monitorizare - RC48N - sisteme cu rezistenta mare (monitorizare conductor impamantare)   LINETRAXX®
GM420
(rezistenta
bucla)
Relee monitorizare - LINETRAXX® GM420 (monitorizare rezistenta bucla si conductor PE)   LINETRAXX®
VMD420
(tensiune)
Relee monitorizare - LINETRAXX® VMD420 (monitorizare tensiune)   LINETRAXX®
CMD420
(curent)

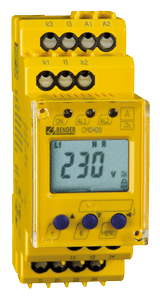

Relee monitorizare - LINETRAXX® CMD420 (monitorizare curent)



  LINETRAXX®
NGRM700
(neutru)
Relee monitorizare neutru - LINETRAXX® NGRM700   LINETRAXX®
PEM353
(calitate energie)
Monitorizarea parametrilor si masurarea energiei - LINETRAXX® PEM353 (calitate energie)   COMTRAXX®
CP9xx
(vizualizare)
Panouri de afisare si test - COMTRAXX® CP9xx (vizualizare)   COMTRAXX®
COM465IP
(comunicare
la distanta)
Releu cu gateway integrat pentru conectarea releelor Bender la retele Ethernet TCP/IP - COMTRAXX® COM465IP (comunicare la distanta)




Siguranta electrica in minele de suprafata sau de adancime - Exemplu de aplicatie

Mine de suprafata

Excavatoare
Excavatoarele mari folosite pentru minerit în minele de suprafata au o multime de motoare diferite. Folosesc atât motoare de medie tensiune, cât si unitati de joasa tensiune. Unitatile mari, în special, sunt alimentate în mod normal de sisteme IT - cu nulul izolat.
Acestea sunt monitorizate de un ISOMETER® utilizat impreuna cu un dispozitiv de cuplare.
Pentru unitati mai mici, se recomanda sisteme de monitorizare a curentului rezidual LINETRAXX® RCMS sau monitorizarea rezistentei de izolatie ISOMETER® cu dispozitivele din seria ISOSCAN® EDS, deoarece în ambele cazuri defectele care apar sunt imediat detectate si raportate.

Benzi transportoare
Motoarele electrice sunt utilizate în general pentru benzile transportoare utilizate în minerit, care sunt antrenate de soft starter sau convertoare de frecventa. Cu toate acestea, ele genereaza vibratii armonice critice si curenti de curent continuu care în mod normal nu ar fi prezenti în sistemul de alimentare cu curent alternativ.
Astfel este nevoie de echipamente moderne de monitorizare care sa recunoasca si sa raporteze rapid aceste probleme. BENDER ofera solutii in aceasta privinta.


Camioane grele
Camioanele grele sunt din ce în ce mai mult propulsate de actionari electrice. Dispozitivele de monitorizare a izolatiei de la Bender monitorizeaza sistemul complet de actionare electrica pentru vehiculele utilitare, indiferent daca acestea au actionari electrice sau hibride. Aceasta înseamna ca ofera o protectie eficienta împotriva socurilor electrice si minimizeaza riscul de incendiu.

Concasoare primare, concasoare
Concasoarele si concasoarele primare sunt necesare în minerit pentru a sparge piatra extrasa din pamânt. Acestea folosesc motoare foarte mari, puternice, care datorita dimensiunii lor sunt alimentate de soft starter sau convertizor de frecventa.
Vibratiile armonice rezultate si curentii DC nu sunt recunoscuti de RCD-urile normale. Prin urmare, se recomanda utilizarea unui sistem de monitorizare a curentului rezidual RCMA liber programabil. Acesta garanteaza detectarea defectiunilor.

Circuite principale si secundare de distributie
Sursa de alimentare este decisiva atunci când vine vorba de exploatarea minelor. Media tensiune este transformata pâna la 400 V în posturile de transformare si alimenteaza mina prin cabluri sau bare colectoare si tablouri de distributie.
Sistemele de monitorizare a rezistentei de izolatie Bender ISOMETER® sau de monitorizare a curentului rezidual LINETRAXX® RCMS monitorizeaza acest lucru si asigura functionarea continua si in siguranta.
Calitatea energiei este solutia perfecta pentru monitorizarea circuitelor principale si secundare de distributie.

Siguranta electrica in minele de suprafata sau de adancime - Exemplu de aplicatie

Mine de adancime

Turnul putului
Turnul putului este necesar pentru a transporta minerii în sus si în jos facilitand accesul la mina subterana. Este nevoie de un motor electric mare, alimentat de un convertor de frecventa.
Pentru a asigura securitatea maxima, este utilizat sistemul IT cu nulul izolat ce poate fi monitorizat printr-un ISOMETER®.

Ventilare
Ventilatia minelor subterane este un criteriu crucial pentru siguranta lor în exploatare. O întrerupere a ventilatiei poate pune viata în pericol pentru mineri, si include un risc crescut de incendiu si defectiune a sistemului de productie.
Aceasta înseamna ca monitorizarea continua a curentului rezidual folosind LINETRAXX® RCMS este vitala, deoarece in acest mod se detecteaza imediat orice modificari periculoase ale sursei de alimentare.

Drenaj
Drenarea minelor subterane este incredibil de importanta. Orice întrerupere a sistemului de drenaj creste riscul ca puturile sa se umple cu apa si sa fie pusi în pericol oamenii.
Din aceasta perspectiva, monitorizarea continua cu dispozitivele ISOMETER® sau cu sistemelw de monitorizare a curentului rezidual LINETRAXX® RCMS este esentiala. Aceste dispozitive recunosc imediat modificarile periculoase ale sursei de alimentare.

Echipamente mobile
Vehiculele miniere sunt alimentate electric. Aceste vehicule fara fir necesita monitorizarea conductorului de împamântare din cablu (monitorizarea cablului pilot).
Pentru aceasta aplicatie, Bender ofera o gama de optiuni de monitorizare, în functie de cerintele pentru monitorizarea cablurilor sau monitorizarea curentului de defect/conductorului de pamânt.

Creuzetele
In sistemele de topire vasele în care metalul este topit (denumite creuzete) sunt actionate cu tensiuni si curenti variati. Alimentarea este adesea cu nulul izolat. În majoritatea sistemelor, aceste vase trebuie monitorizate separat pentru a evita oprirea întregii instalatii în cazul unei defectiuni. Sistemul de localizare a defectelor din seria ISOSCAN® EDS este o optiune excelenta aici.
Localizeaza rapid si automat circuitele de alimentare defecte.


Siguranta electrica in minele de suprafata sau de adancime - Exemplu de aplicatie


Descarca brosura : "Mining"
