Informatii produs LINETRAXX® MRCDB300
|
|
|
Seria de relee MRCDB300 sensibile la c.a./c.c. este utilizata ca protectie suplimentara (protectie impotriva contactului indirect) in sistemele cu impamantare (sisteme TN si TT) in care pot aparea curenti de defect c.a. sau c.c..
O parte din aceste sisteme sunt in special sarcini care contin redresoare cu sase impulsuri sau redresoare unidirectionale cu netezire, cum ar fi convertoare, incarcatoare de baterii, echipamente de santier cu actionari cu frecventa controlata. Cand valoarea de raspuns IΔn2 (alarma) este atinsa, releele de iesire comuta K1 si K2.
Prin utilizarea unui modul MRCDB300 si a unui element de comutare cu proprietati de izolare, combinatia de relee indeplineste cerintele IEC 60947-2 Anexa M pentru un releu de protectie MRCD.
Aplicatia este destinata in mod special scopurilor de protectie, cum ar fi protectia persoanelor, protectia impotriva incendiilor si protectia instalatiilor. Elementul de comutare nu trebuie sa depaseasca un timp de oprire de 20 ms.

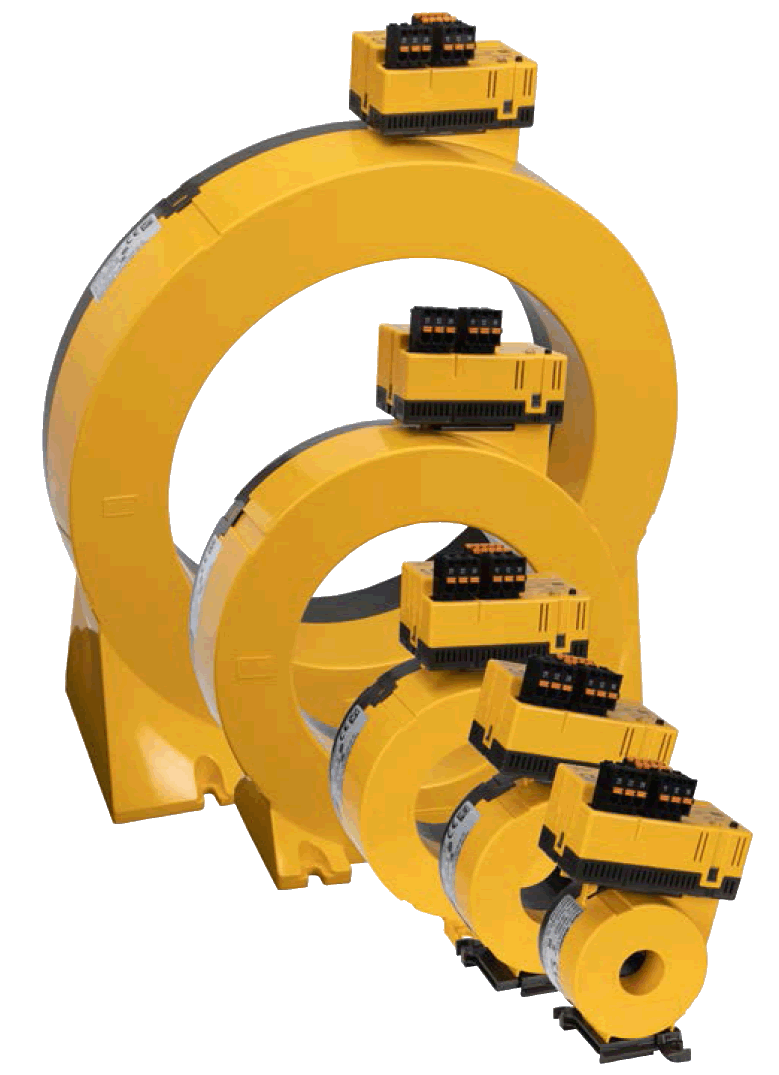

Modulele de monitorizare a curentului rezidual constau fiecare din electronica de evaluare MRCDB300 si o serie CTBC20(P)…210(P) care masoara miezul transformatorului de curent. Pentru a asambla un modul complet, sunt necesare atat electronica, cat si un miez de transformare a curentului de masurare; daca sunt comandate separat, aceste doua componente trebuie apoi conectate impreuna si calibrate in timpul punerii in functiune.
Transformatoarele de masura curent din seria CTBC20P...210P au un ecran magnetic integrat si sunt potrivite pentru aplicatii cu curenti de sarcina mari sau curenti de intrare.
Schema de conexiuni
|
|
|
|
|
